与 BP2861AX系列引脚完全兼容，轻松实现方案升级的外置OVP恒流驱动芯片-晶丰明源BP2861AJL/BP2861BJL

一.方案描述：

          BP2861XJL是一款外置OVP降压型LED恒流驱动芯片。 芯 片 工 作 在 电 感 电 流 临 界 连 续 模 式 ， 适 用 于 85Vac~265Vac全范围输入电压的非隔离降压型LED恒流 电源。芯片ROVP引脚带Enable功能，适用于开关调色 和感应灯应用。

          BP2861XJL芯片内部集成500V功率开关，采用栅极退磁 检测技术和高压JFET供电技术，无需VCC电容和启动电 阻，使其外围器件更简单，节约了外围的成本和体积。

          BP2861XJL芯片内置高精度的电流采样电路，和恒流控制 技术，实现高精度的LED恒流描出和优异的线电压调整率c 芯片工作在电感电流临界模式，输出电流不随电感量和 LED工作电压的变化而变化，实现优异的负载调整率。

          BP2861XJL具有多重保护功能，包括LED短路保护，芯 片供电欠压保护，外置OVP,芯片温度过热调等。

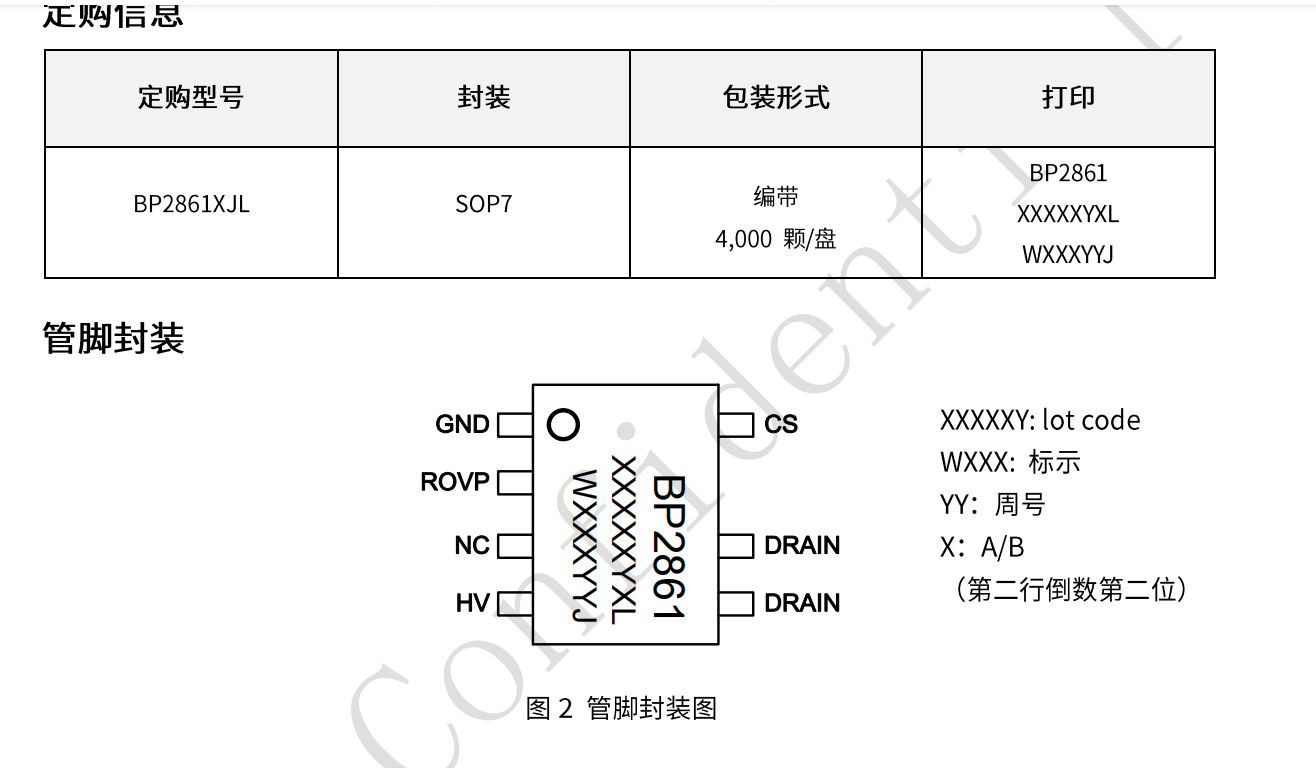

          BP2861XJL采用SOP7封装。

 二.主要特点:

■ 与BP2861AJ引脚兼容

■ 集成600V超快恢复二极管

■ 无VCC电容、无启动电阻

■ 集成高压供电功能

■ 外置防潮OVP功能

■ 低母线电压下不闪灯

■ 多灯并联无闪烁

■ Enable功能兼容开关调色和感应灯

■ ±5% LED输出电流精度

■ LED短路保护

■ 过热调节功能

■ 采用SOP7封装

三.应用范围：

■ LED蜡烛灯

■ LED球泡灯

■ 其它LED照明
