CH347T

CH347,高速USB转接芯片
CH347是一款高速USB总线转接芯片，通过USB总线提供异步串口、I2C同步串行接口、SPI同步串行接口和JTAG接口等。
在异步串口方式下，CH347提供了2个高速串口，支持RS485串口收发使能控制、硬件流控和常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备或者MCU直接升级到USB总线。
在同步串行接口方式下，CH347提供了1个2线I2C接口(SCL线、SDA线)和1个4线SPI接口(SCS线、SCK/CLK线、MISO/SDI/DIN线、MOSI/SDO/DOUT线)，用于为计算机扩展2线或4线同步串行接口，操作EEPROM、FLASH和传感器等器件。
在JTAG接口方式下，CH347提供了1个JTAG接口，支持4线或5线接口(TMS线、TCK线、TDI线、TDO线和TRST线)，用于为计算机扩展JTAG接口，操作CPU、DSP、FPGA和CPLD等器件。
概述
480Mbps高速USB设备接口，外围元器件只需晶振和电容。
内置EEPROM，可配置工作模式、芯片VID、PID、最大电流值、厂商和产品信息字符串等参数。
单一3.3V供电。
提供TSSOP-20无铅封装，兼容RoHS。
多种工作模式，适应高速USB转接应用需求。
可根据行业批量需求进行功能性定制。
异步串口
内置固件，仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。
计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。
硬件全双工串口，内置独立的收发缓冲区，通讯波特率支持1200bps～9Mbps。
串口支持8个数据位，支持奇校验、偶校验以及无校验，支持1或2停止位。
每个串口内置12K字节的接收FIFO，4K字节的发送FIFO。
支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。
支持CTS和RTS硬件自动流控。
支持半双工，提供串口正在发送状态指示TNOW，可用于控制RS485收发切换。
支持最多8路GPIO输入输出功能。
通过外加电平转换器件，支持RS232、RS485、RS422型号">RS422型号">RS422型号">RS422型号">RS422型号">RS422型号">RS422型号">RS422型号">RS422型号">RS422型号">RS422型号">RS422型号">RS422型号">RS422型号">RS422型号">RS422型号">RS422型号">RS422型号">RS422型号">RS422等接口。
I2C同步串行接口
作为Host/Master主机模式。
提供SCL和SDA两根信号线，支持4种传输速度。
通过计算机API配合，可灵活操作2线接口的A/D、D/A、EEPROM和传感器等器件。
SPI同步串行接口
作为Host/Master主机模式。
提供SCS线、SCK/CLK线、MISO/SDI/DIN线、MOSI/SDO/DOUT四根信号线。
支持2根片选信号线，可分时操作2个SPI接口设备。
支持8位/16位数据结构，支持MSB和LSB传输。
支持SPI模式0/1/2/3，支持传输频率配置，传输频率可达36MHz。
支持硬件DMA发送和接收。
通过计算机API配合，可灵活操作4线接口的FLASH、MCU、传感器等器件。
JTAG接口
作为Host/Master主机模式。
JTAG接口提供TMS线、TCK线、TDI线、TDO线和TRST线(可选)。
支持高速USB数据传输。
通过计算机API配合，可灵活操作CPU、DSP、FPGA、CPLD、MCU等器件。
CH347T,TSSOP-20

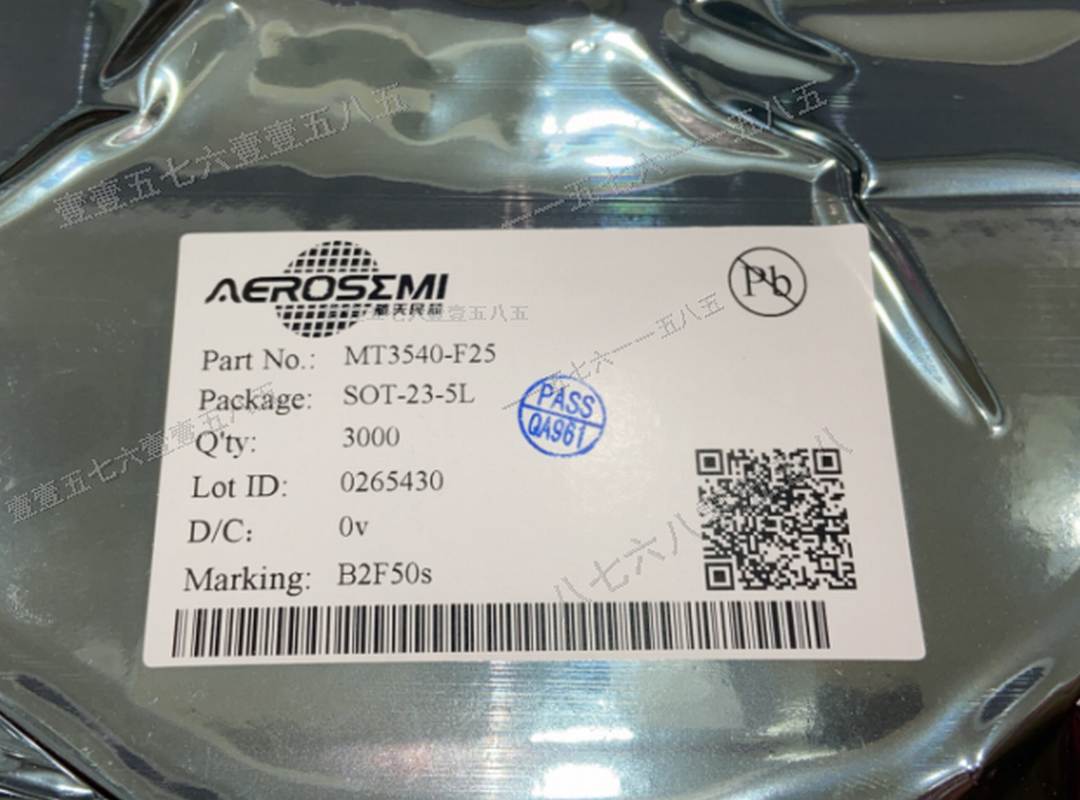

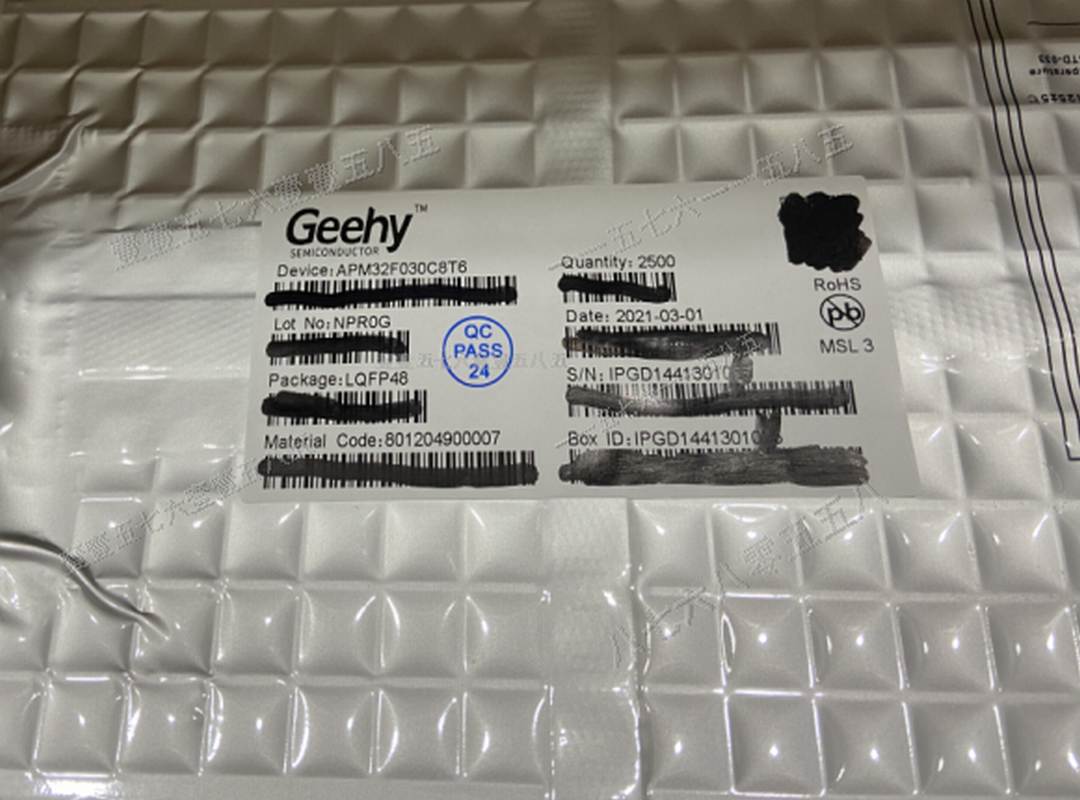

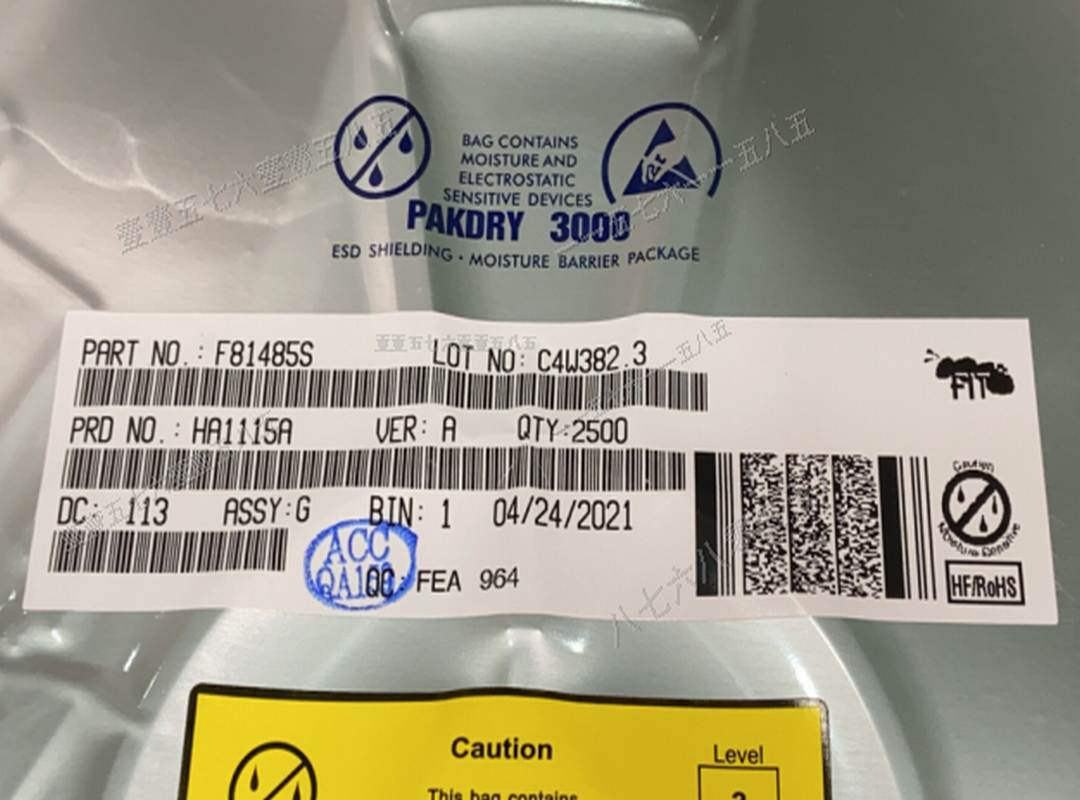

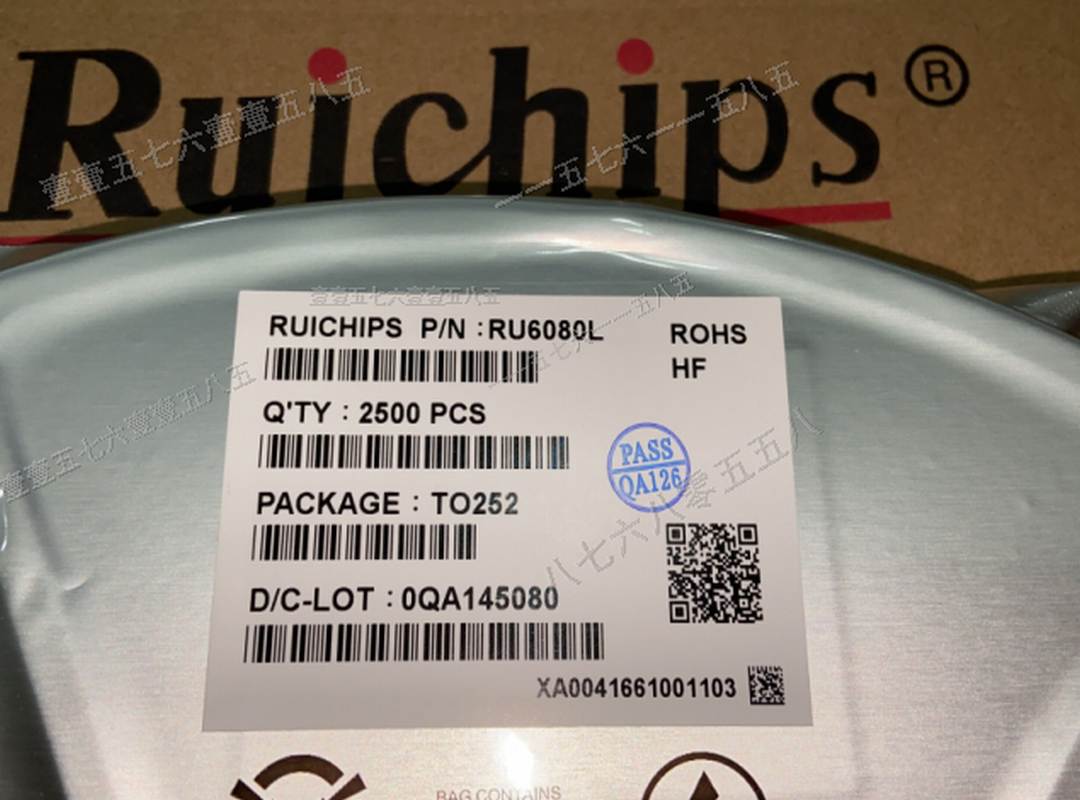

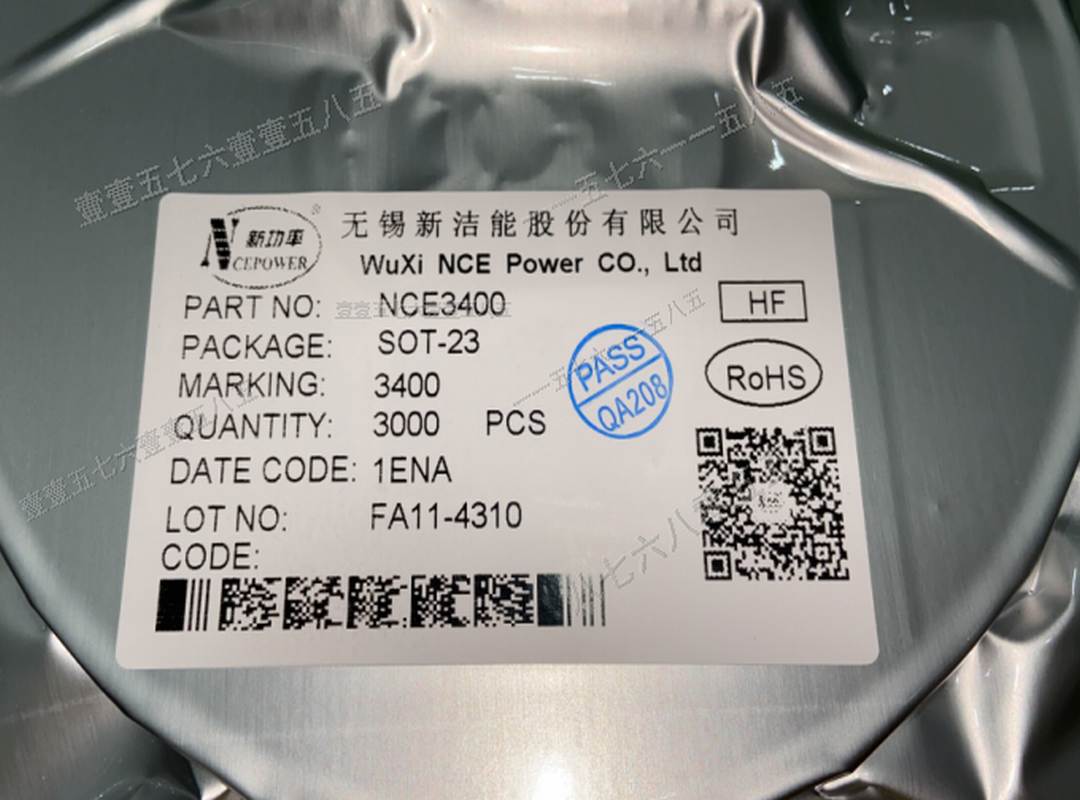

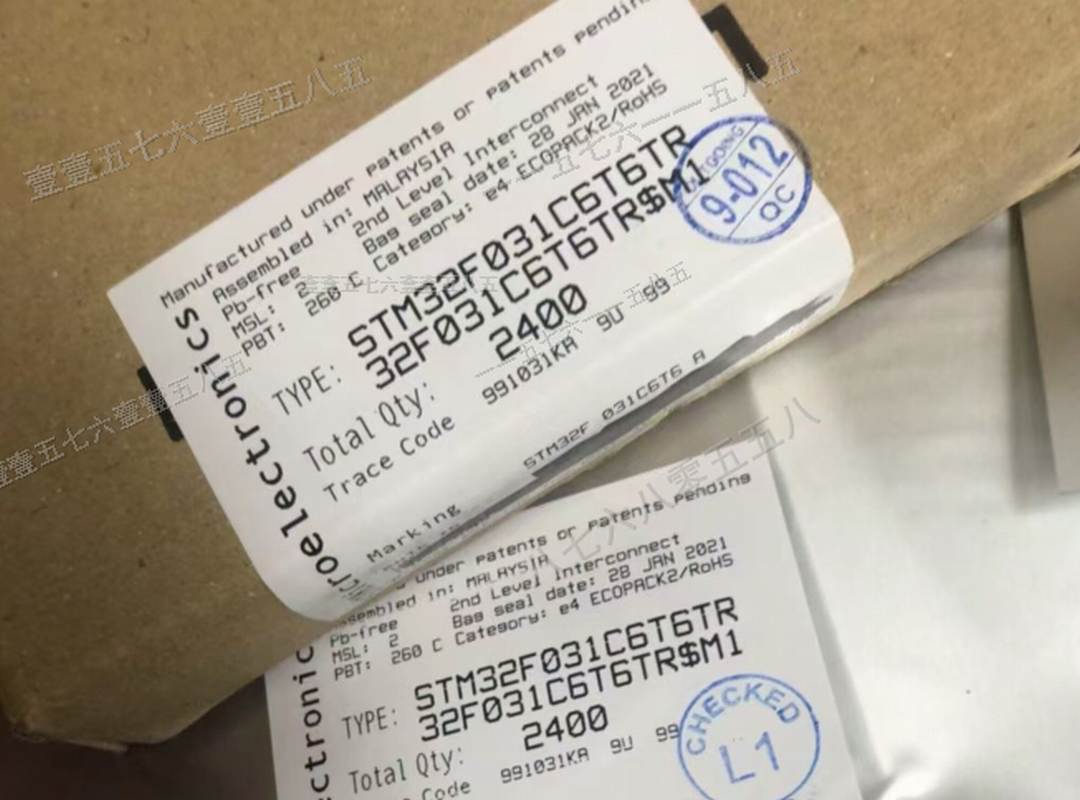

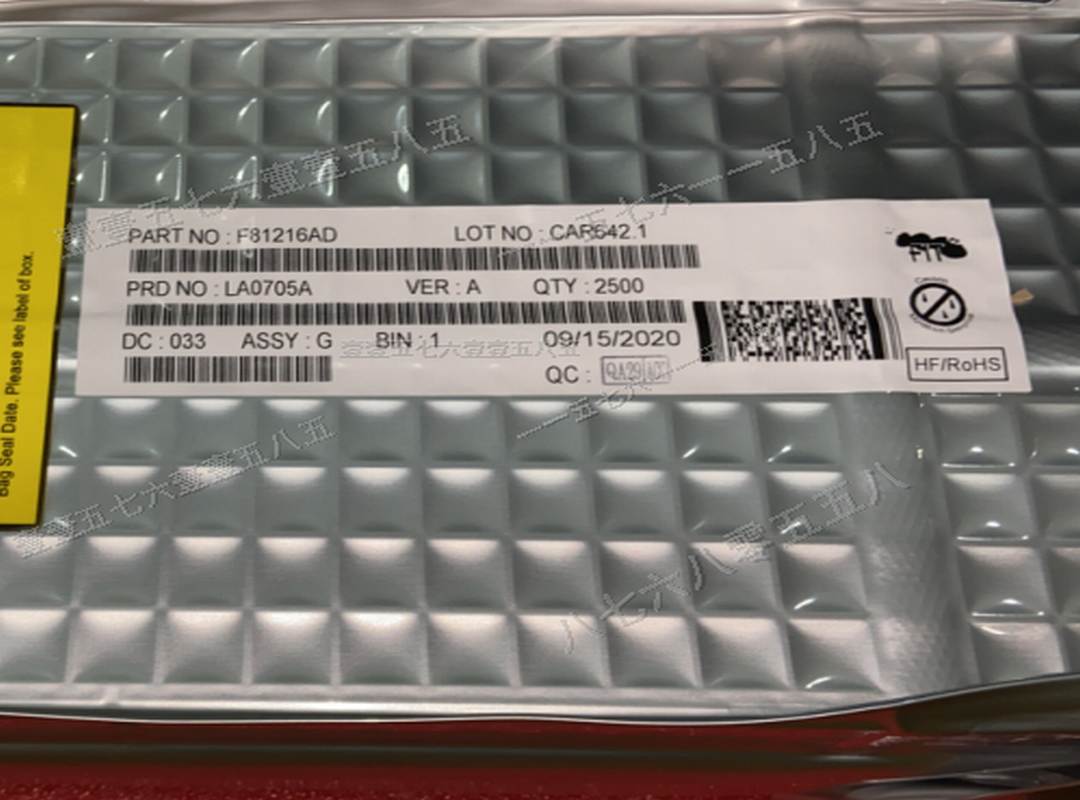

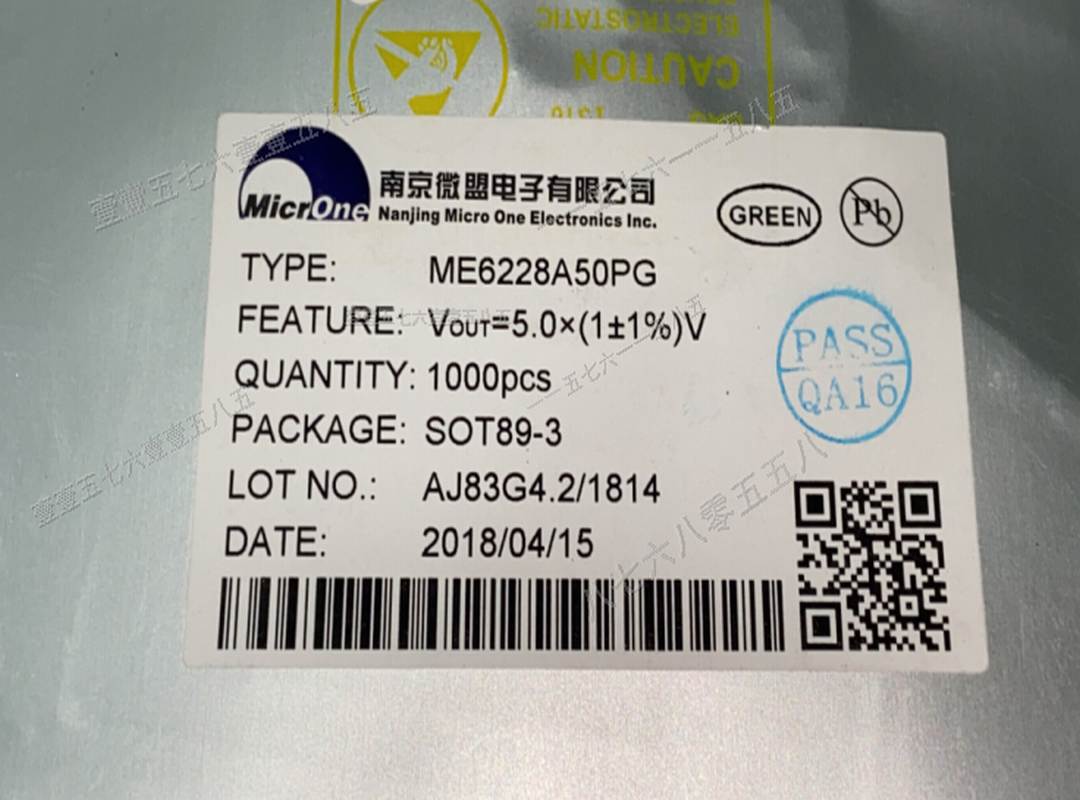

"APM32F030C8T6" "STM32F031C6T6TR" "SY58122FAC" "F81216AD" "MT3540-F25" "RU6080L" "NCE3400" "F81485S" "ME6228A50PG,ME6228A33PG" "F71869AD" "F81438G"
