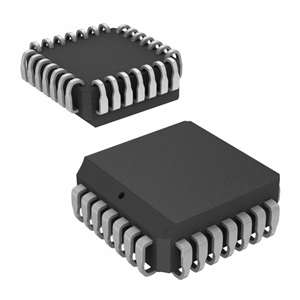

CYPRESS/赛普拉斯原装正品 CY7B933-JXC 电信接口IC

功能

■ 符合光纤通道

■ IBM ESCON?-顺从的

■ 符合DVB ASI

■ ATM兼容

■ 8B/10B编码或10位未编码

■ 标准HOTLink?: 160至330 Mbps

■ 高速HOTLink：160至400 Mbps用于高速

应用程序

■ 晶体管-晶体管逻辑（TTL）-同步I/O

■ 无外部锁相环（PLL）组件

■ 三正射极耦合逻辑（PECL）100 K串行

输出

■ 双PECL 100 K串行输入

■ 低功率：350 mW（Tx）、650 mW（Rx）

■ 兼容光纤模块、同轴电缆和双绞线

配对介质

■ 内置自检（BIST）

■ 单个+5V电源

■ 28引脚小外形集成电路（SOIC）/塑料引线

芯片载体

■ 提供无铅包装

■ 0.8-? 双极互补金属氧化物半导体

（BiCMOS）

功能说明

CY7B923 HOTLink

发射机和CY7B933 HOTLink

接收器是点对点通信构建块

通过高速串行链路（光纤、同轴电缆和双绞线）传输数据

成对）。标准HOTLink数据速率范围从160到330 Mbps。

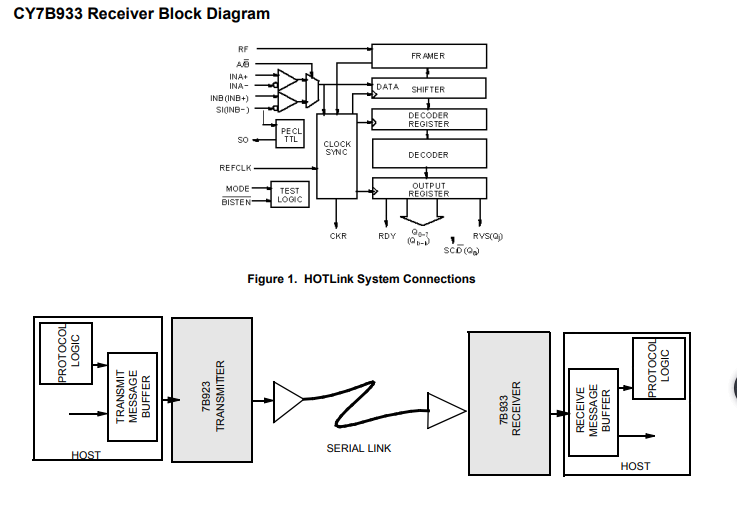

高速HOTLink也可用于高速应用（160至400兆比特/秒）。图1展示了典型

与主机系统或控制器的连接。

八位用户数据或协议信息加载到

HOTLink发射器和已编码。串行数据移出

三个差分PECL串行端口的比特率（

字节速率的十倍）。

HOTLink接收器在其差分线路接收器输入端接受串行比特流，并使用完全集成的PLL

时钟同步器，恢复必要的定时信息

用于数据重建。比特流被解串、解码，

并检查传输错误。恢复的字节为

与字节速率一起并行呈现给接收主机

时钟

8B/10B编码器/解码器可在以下系统中禁用：

已经对发送的数据进行编码或加扰。I/O信号

可用于创建一个无缝接口

FIFO（即CY7C42X）和定时FIFO（即，

CY7C44X）。BIST模式生成器和检查器允许测试

作为

系统诊断检查。

HOTLink设备是各种应用程序的理想选择

并行接口可以用高速

点对点串行链路。应用包括互连

工作站、服务器、大容量存储和视频传输

设备
