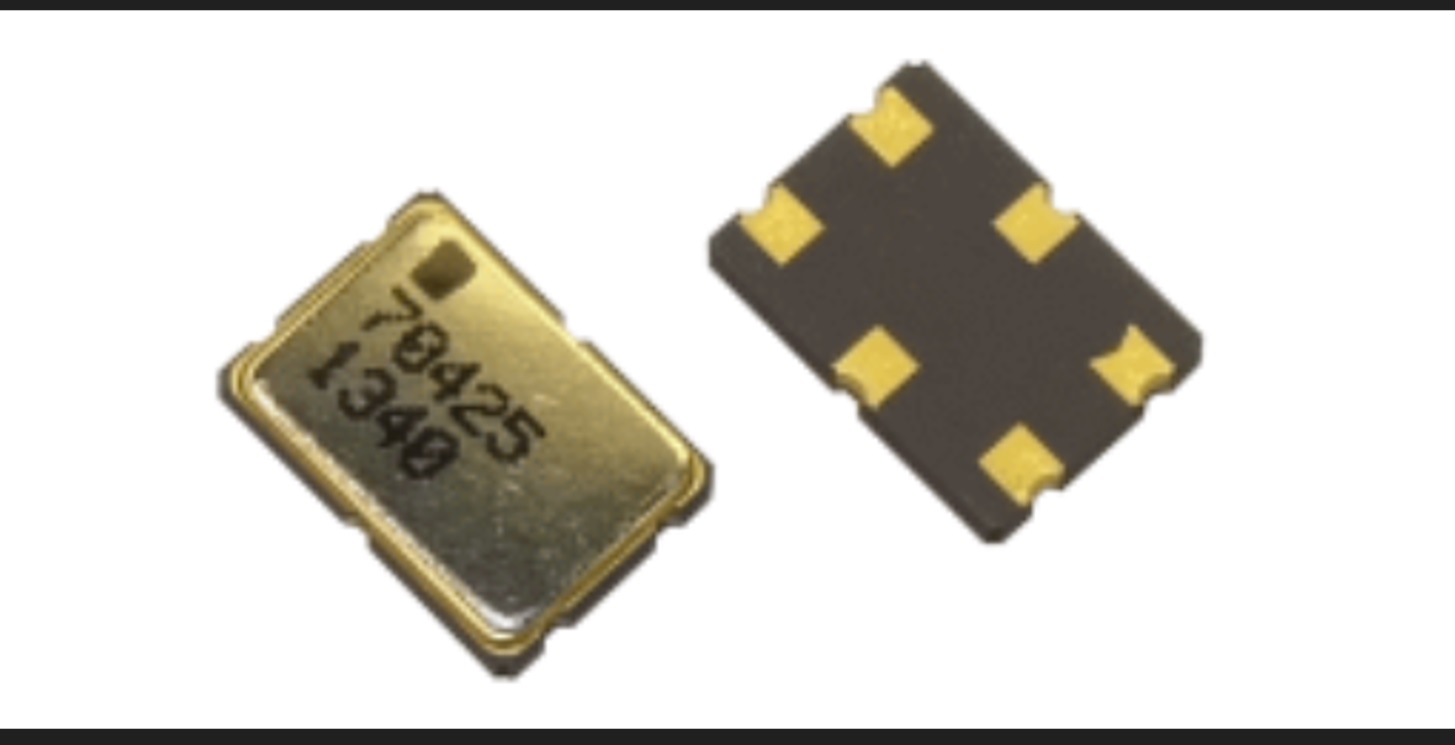

KRYSTALY石英晶体衬底SAW滤波器

电气值1.0极数：41.1标称中心频率fnom：90000kHz（基本模式）1.23dB频率之间的带宽：≥±15kHz1.3fnom±10.5kHz时的纹波：≤1.0dB1.4插入损耗：≤3.5dB。

1.5阻带：fnom±50kHz：≥30dBfnom±130kHz：≥60dB1.6交替衰减：≥60分贝（杂散除外）1.7端接阻抗输入和输出：450欧姆//+1.6pF耦合电容：+5.2pF。

1.8大输入功率电平（工作/未损坏）：-10/0dBm1.9工作温度范围：-30°C…+85°C1.10外壳：SMD7x5mm1.11攻丝1000个/卷，最大值0.12外壳上的标记。

微型计算机、音频/视频应用程序、无线电话、通信设备

功能

HC49-50系列机箱是为通孔安装而设计的，但也可以为SMD而设计。

SMD改造中的晶体可以用缠绕在卷轴上的胶带交付，适合自动组装。

KRYSTALY石英晶体衬底SAW滤波器型号：
MCF45.0-12/06
MCF45.0-15/06
MCF45.0-30/08
MCF50.0-12/28
MCF70.0-25/06
MCF86.79-40/T2
MCF70.0-25/S2
MCF70.0-50/22
MCF80.0-40/B2
MCF86.79-40/B2
MCF90.0-30/S2
MCF100.0-24/02
