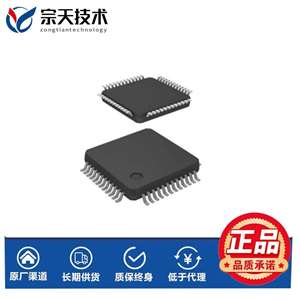

原装NXP SPC5634MF2MLQ80 微控制器 IC 单片机MCU MPC5634M

MPC5634M微控制器

操作参数

--全静态操作，0 MHz–80 MHz（加

2%频率调制-82 MHz）

--–40?C至150?C结温度

工作范围

--低功耗设计

–功耗小于400 mW

（标称）

–专为动态电源管理而设计

核心和外围设备

–软件控制的时钟门控

外围设备

–低功耗停止模式，带所有时钟

已停止

--采用90 nm工艺制造

--1.2 V内部逻辑

--单电源

5.0伏???? ? ?5%（4.5 V至5.25 V）

内部调节器，为

核心

--输入和输出引脚

5.0伏???? ? ?5%（4.5 V至5.25 V）范围

–35%/65%VDDE CMOS开关电平（带

磁滞）

–可选择的滞后

–可选择的转换速率控制

--Nexus引脚由3.3 V电源供电

--采用EMI降低技术设计

–锁相环

–系统时钟的频率调制

频率

–片上旁路电容

–可选择的转换速率和驱动强度

高性能e200z335核心处理器

--32位电源架构第E册

程序员模型

--可变长度编码增强

–允许Power Architecture指令集

可选地编码在混合16中，并且

32位指令

–导致代码大小变小

--单期32位电源架构

符合技术的CPU

--订单执行和报废

--精确的异常处理

--分支处理单元

–专用分支地址计算加法器

–使用Branch加速分支

前瞻性指令缓冲区

--加载/存储单元

–一个周期的负载延迟

–完全流水线

–大大小小的恩迪亚支持

–访问支持不正确

–零负载使用管道气泡

--32个64位通用寄存器

（GPRs）

--内存管理单元（MMU）

16条目全联想翻译look-aside

缓冲器

--独立的指令总线和加载/存储总线

--矢量中断支持

--中断延迟<120 ns@80 MHz

（从中断请求到执行

中断异常处理程序的第一条指令）
