低EMI优化设计,内置6个快速恢复功率MOSFET和快恢复二极管的三相全桥智能功率模块（IPM）方案芯片-华润微DPM10T60CG2

一、主要概述

     DPM10T60CG2 是一款高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于功率电机驱动。其内置了6个IGBT和3个半桥HVIC 栅极驱动电路。

    内部集成了欠压保护、过流保护电路、SD 使能关断功能，提供了优异的保护和故障安全操作。

    由于每一相都有一个独立的负直流端，其电流可以分别单独检测。电路提供一个温度感测输出端口，另外内部集成了自举二极管，简化了外围线路。

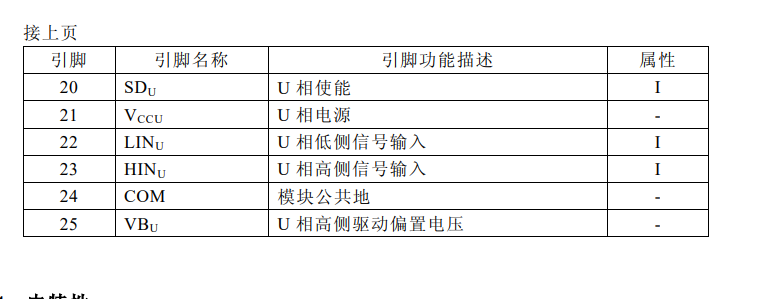

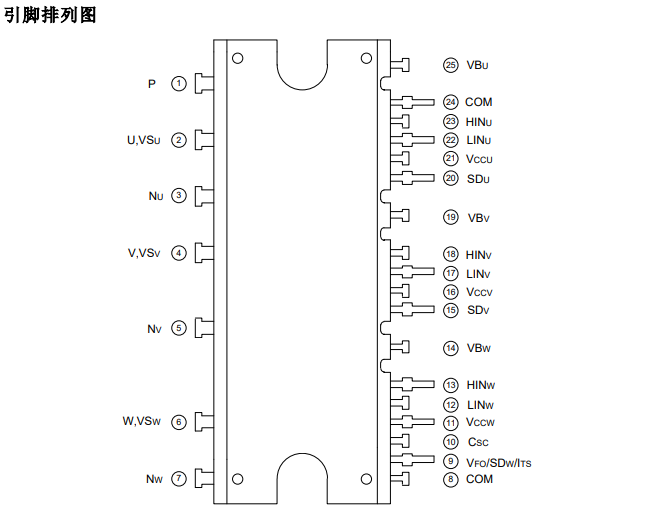

二，功能描述

    该模块集成三路半桥驱动及功率输出。

    驱动电路中集成高低侧驱动、互锁逻辑、欠压保护、过温保护、自举等功能。三路驱动基本功能一致，不同之处为，W 相的使能端口同时也是故障信号输出端口及温度感

测输出端口，另外增加了过流检测功能。

    电路工作时，接受来自输入端口的信号，并生成对应的驱动信号。当电路检测到过流保护端口 CSC 的输入电压低于保护电压时，电路为正常工作状态，不触发过流保护功能；而当电路检测到过流保护端口 CSC 电压高于保护电压时，无论输入信号处于何种状态，输出均会进入强制被关断的状态，同时故障输出端口电压被拉低。

    ITS为电路温度感测端输出，其输出随温度上升而线性增大的电流。应用时接上拉电阻，该电压呈负温特性。

    电路正常工作时，使能端口 SD 电压置为高电平；该端口任何时候电平被拉低，电路均进入关断状态。

三，主要特点

● 集成3路半桥驱动

● 内置6个IGBT

● 内置欠压保护

● 内置过流保护

● SD使能关断

● 内置自举二极管

● 完全兼容 3.3V、5V 和15V的MCU的接口，高电平有效

● 温度感测功能

● 3个独立的负直流端用于变频器电流检测的应用

● 封装形式：DIP-25

● 绝缘级别：1500Vrms/min
