三相全桥智能功率（IPM）模块-华润微CS5766MTP/CS5766MTO-高集成，高可靠性的三相无刷直流电机驱动方案芯片

一，主要概述

     CS5766MT 是一款高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于较低功率电机驱动，如风扇电机。其内置 6个快恢复MOSFET和3个半桥HVIC栅极驱动电路。内部集成了欠压保护电路，提供了优异的保护和故障安全操作。由于每一相

都有一个独立的负直流端，其电流可以分别单独检测。

     CS5766MT 提供一个温度感测输出端口，另外内部集成了自举二极管，简化了外围线路。

二，主要特点

● 内置 6 个快恢复功率 MOSFET

● 内置高压栅极驱动电路（HVIC）

● 内置欠压保护

● 内置自举二极管

● 完全兼容 3.3V、5V 和 15V 的 MCU 的接口，高电平有效

● 温度感测功能

● 3 个独立的负直流端用于变频器电流检测的应用

● 低 EMI 优化设计

● 绝缘级别：1500Vrms/min

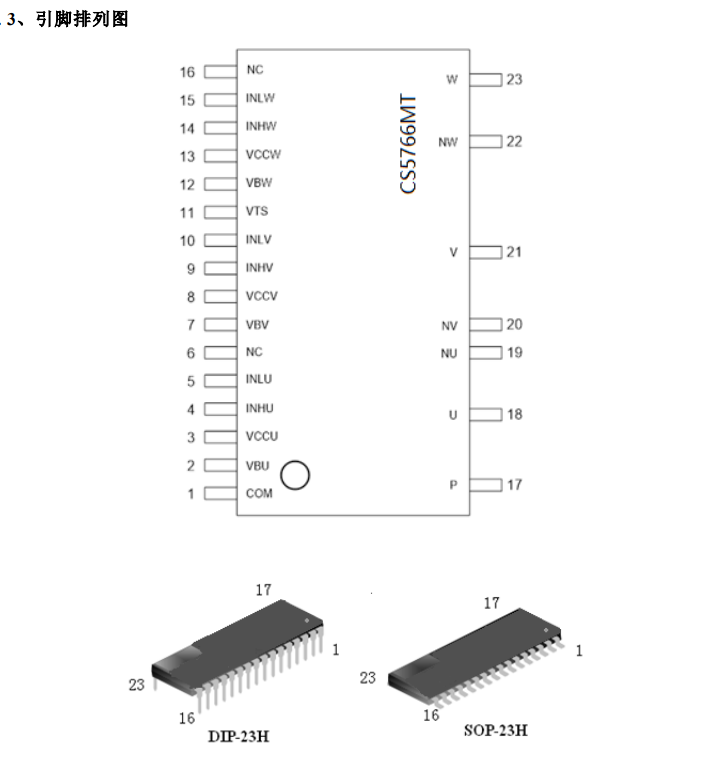

● 封装形式：CS5766MTP：DIP-23H

                    CS5766MTO：SOP-23H

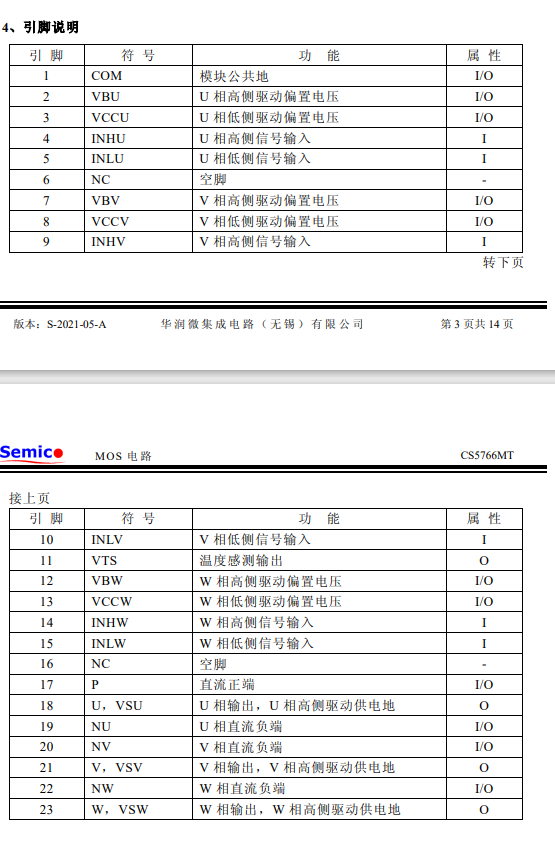

三、功能描述

     该电路内置了 6 个快恢复 MOSFET 和 3 个半桥 HVIC 栅极驱动电路，如上图所示。

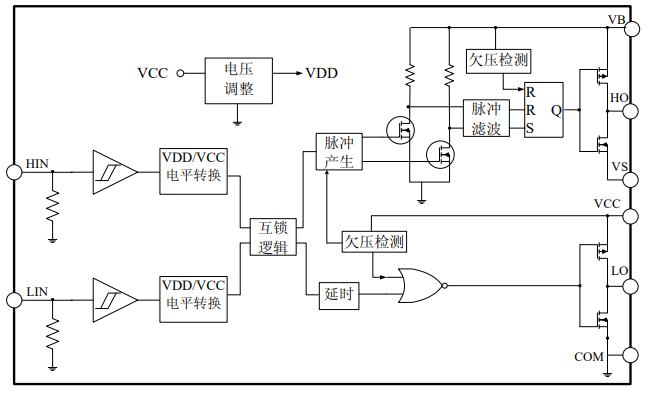

每一个半桥 HVIC 栅极驱动电路功能框图及描述如下：

     该HVIC栅极驱动主要由高低电平转换器、互锁逻辑、延时逻辑、脉冲发生器、脉冲过滤器、欠压保护逻辑和高低侧端驱动级等模块构成。

     LIN 输入信号通过一个施密特触发器后输入给内部的电平转换电路，再通过用于控制死区时间的延时电路，最后输入到驱动级。HIN 输入信号同样通过一个施密特触发器

后输入给内部的电平转换电路，然后输入到脉冲产生电路，脉冲产生电路输出两路固定相位差的定频短脉冲，然后通过电平转换将脉冲电平变换为 VB-VS 之间信号，再通过脉

冲过滤模块，和高压通道欠压保护模块的输出信号一起输入给 RS 触发器，最后产生高压通道的驱动信号。

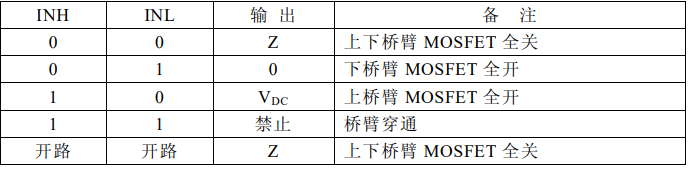

     CS5766MT 的输入输出控制逻辑表如下：
