如何判断电路中晶振是否被过分驱动?

日期:2024-1-31 (来源:互联网)

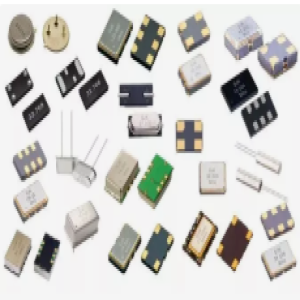

晶振(Crystal Oscillator)是电子设备中常用的一种时钟源,用于产生准确、稳定的振荡信号。在电路中,晶振有一定的运行条件和工作范围,如果超出这个范围过分驱动晶振,可能会导致晶振的性能下降甚至损坏。

晶振过分驱动是指在电路中给晶振提供的驱动电压或电流过高,超出了晶振的额定工作范围。晶振通常用于时钟信号的生成,以确保电子设备中各个部件之间的同步工作。然而,如果晶振被过分驱动,会导致晶振频率和波形的不稳定,从而影响整个电路的正常工作。

晶振过分驱动指的是将晶振所需的电压或电流过大地输入到晶振管脚,超过了晶振设计时的额定工作参数。导致晶振过分驱动的原因主要包括以下几点:

1. 驱动电路设计错误:如电容、电阻数值选择不当,导致电容充电或放电速度过快或过慢,进而影响驱动电压的稳定性。

2. 绕线布线不良:如果晶振的输入和输出引脚太长,或者与高频噪音信号共享相同的引脚,都可能导致晶振频率的波动。

3. 电源电压过高:晶振一般需要在规定的电源电压范围内正常工作,若电源电压超过晶振能够承受的上限,则会对晶振造成过分的驱动。

4. 负载容量过大:晶振在输出振荡信号时会对外部负载产生影响,如果外部负载容量过大,晶振需要提供更大的电流来驱动负载,从而导致过分驱动。

5. 环境温度过高:晶振的性能与环境温度密切相关,当环境温度升高时,晶体中的谐振频率可能发生变化,需要更大的驱动力来保证其正常振荡。

准确判断晶振是否被过分驱动,可以采取以下步骤:

1. 查看晶振的技术规格书:了解晶振的额定电压、额定电流等参数,判断是否超出范围。

2. 测量晶振管脚电压:使用示波器或万用表等仪器测量晶振管脚的电压,若超过了额定值,则可能是过分驱动。

3. 检查外部负载:检查晶振所连接的外部负载容量是否过大,如果负载过大,需要重新设计电路或增加驱动能力。

4. 温度监测:通过BT869KRF温度传感器等方法监测晶振周围的温度,并与晶振的额定工作温度进行比较,判断是否超过限制。

总之,为了确保晶振的正常工作和寿命,应遵守晶振的额定参数和工作条件,在设计电路时合理选择电源电压、外部负载并进行必要的温度监测。
