什么是球栅阵列,BGA封装类型有哪些?

日期:2024-2-23 (来源:互联网)

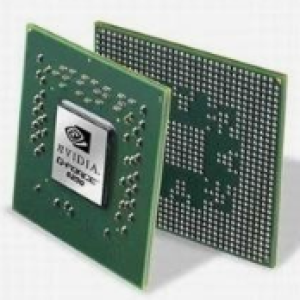

球栅阵列(Ball Grid Array,BGA)是一种表面安装电子元件封装的形式。BGA封装技术在集成电路封装中用于永久地安装设备,如微处理器。BGA封装使用一种不同于更传统的扁平封装或双列直插封装的技术。在BGA封装中,焊接球(通常是锡铅或铅锡銅合金)被用作焊接接头。它们被安装在设备的打印电路板上,并在加热过程中熔化,形成焊接接头。

球栅阵列(BGA)与典型的表面贴装连接器具有不同的连接策略。另一种封装,如四平面封装(QFP),在封装的侧面包括BAP51-02连接器。这意味着插脚的空间很小,插脚必须紧密间隔,并显著缩小,以提供必要的通信量。BGA采用封装的底面,那里有足够的空间连接。

BGA封装有许多优点,包括更高的密度,因为设备的输入/输出(I/O)引脚是在整个封装的底部,而不是周围。此外,BGA封装还提供更好的热/电性能,并且由于焊球阵列的自对准特性,其焊接过程的可靠性也更高。然而,BGA封装也有一些缺点,包括它们的复杂性,需要更精密的装配和质量控制,以及在维修时更难进行的检查和测试。

BGA封装类型主要有以下几种:

1. 塑料球栅阵列封装(Plastic Ball Grid Array,PBGA):PBGA是最常见的BGA封装类型,它具有很高的引脚数,小型化,高密度和良好的热性能。PBGA封装的主要优点是它的高密度和小型化,使其在高性能应用中非常受欢迎。

2. 陶瓷球栅阵列封装(Ceramic Ball Grid Array,CBGA):CBGA是一种高性能的BGA封装,主要用于需要高热导性,高可靠性和高速信号传输的应用。CBGA封装的主要优点是它的高性能和高可靠性。

3. 热阵列球栅阵列封装(Heat-sink Ball Grid Array,HBGA):HBGA是一种特殊的BGA封装,它具有一个在封装顶部的热散热器,用于提高热性能。HBGA封装的主要优点是它的高热性能。

4. 微型球栅阵列封装(Micro Ball Grid Array,µBGA):µBGA是一种小型的BGA封装,主要用于需要小型化和高密度的应用。µBGA封装的主要优点是它的小型化和高密度。

5. 堆叠球栅阵列封装(Stacked Ball Grid Array,SBGA):SBGA是一种特殊的BGA封装,它允许在同一封装中堆叠多个芯片,以提高密度和性能。 SBGA封装的主要优点是它的高密度和高性能。

6. 翻转芯片球栅阵列封装(Flip-chip Ball Grid Array,FCBGA):FCBGA是一种高性能的BGA封装,它允许芯片直接翻转并与基板连接,以提高信号传输速度和密度。

以上就是球栅阵列(BGA)的基本介绍以及常见的BGA封装类型。BGA封装技术随着电子行业的发展,尤其是微电子技术和集成电路技术的日新月异,其应用将越来越广泛。
