教你如何分辨PTC热敏电阻和NTC热敏电阻

PTC（正温度系数）热敏电阻和NTC（负温度系数）热敏电阻是两种广泛使用的温度传感元件。它们的主要功能是根据温度变化调整其电阻值，从而应用于各种温度控制和测量系统中。尽管它们都用于温度测量，但它们在工作原理、结构和应用场景方面存在显著差异。以下将详细介绍如何分辨这两种热敏电阻。

工作原理

PTC热敏电阻：

PTC热敏电阻的全称是正温度系数热敏电阻。它的特点是温度升高时，电阻值增加。当温度超过某个特定值（称为居里点）后，电阻会急剧上升。其工作原理是基于半导体材料的特性，温度上升导致材料内部的载流子减少，从而增加电阻值。

NTC热敏电阻：

NTC热敏电阻的全称是负温度系数热敏电阻。与PTC热敏电阻相反，NTC热敏电阻的电阻值会随温度升高而减小。其工作原理是基于半导体材料的特性，温度上升使得材料内的载流子增加，从而减少电阻值。

结构与材料

PTC热敏电阻：

PTC热敏电阻通常由钛酸钡（BaTiO3）等陶瓷材料制成。这种材料在居里点附近表现出显著的电阻变化，因此适合用于温度保护和控制领域。PTC热敏电阻通常呈圆盘或方形，表面有电极用于连接电路。

NTC热敏电阻：

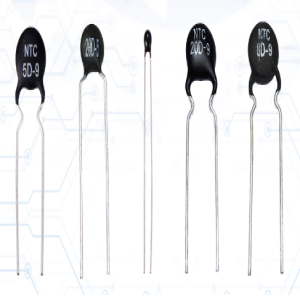

NTC热敏电阻通常由金属氧化物（如氧化钴、氧化镍等）制成，通过烧结工艺形成。这种材料在高温时载流子浓度增加，导致电阻减小。NTC热敏电阻的外形多样，有圆柱形、圆片形、珠状等，具体形状取决于应用需求。

应用场景

PTC热敏电阻：

由于其电阻值在特定温度点会急剧上升，PTC热敏电阻常用于温度保护电路中。例如，PTC热敏电阻可用于电动机、EP3C120F484C7N变压器等设备的过热保护。当设备温度超过安全范围时，PTC热敏电阻的电阻急剧上升，限制电流通过，从而保护设备。此外，PTC热敏电阻还广泛应用于恒温加热器、电流限制器等场景。

NTC热敏电阻：

NTC热敏电阻广泛应用于温度测量与控制电路中。由于其电阻随温度上升而减小的特性，NTC热敏电阻可用于精确测量温度，并用于温度补偿电路。例如，在家用电器、汽车发动机管理系统、空气调节器等设备中，NTC热敏电阻常用于温度传感。此外，NTC热敏电阻还可以用于初始浪涌电流抑制，因为在初始冷态时电阻较大，可以限制启动电流。

鉴别方法

1、标识与型号：

热敏电阻通常在其外包装或本体上印有型号和参数。通过查阅产品说明书或相关资料，可以确定其类型。

2、电阻-温度特性曲线：

使用万用表测量热敏电阻在不同温度下的电阻值。如果电阻值随温度升高而增加，则为PTC热敏电阻；反之，则为NTC热敏电阻。

3、外形和结构：

虽然外形并不是绝对的鉴别标准，但在一些情况下可以作为参考。比如，PTC热敏电阻多为圆盘形或方形，而NTC热敏电阻形状较为多样。

结论

PTC热敏电阻和NTC热敏电阻在温度传感和控制领域中扮演着重要角色。通过了解它们的工作原理、结构与材料、应用场景以及具体的鉴别方法，可以更好地选择适合特定应用的热敏电阻。在实践中，正确选择和使用热敏电阻不仅可以提高系统的可靠性和精度，还能有效保护设备，延长其使用寿命。
