安全光栅:一种重要的工业安全防护装置

安全光栅，作为一种重要的工业安全防护装置，广泛应用于现代工业自动化生产线及机器人工作站中，其核心功能在于实时监测工作区域，防止人员意外进入危险区域，从而有效保障操作人员的人身安全，避免因人机交互不当导致的伤害事故。下面将从安全光栅的工作原理、分类、应用领域以及选择与安装注意事项等方面进行详细介绍。

工作原理

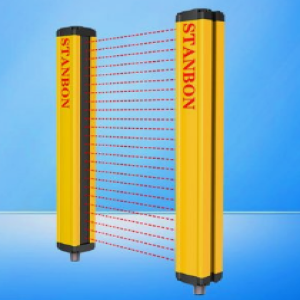

安全光栅通常由发射器和接收器两部分组成。发射器会发射一系列平行排列的红外光束，接收器则负责接收这些光束。当光束没有被遮挡时，ADG412BRZ接收器会持续接收信号，并保持机器正常运转；一旦有物体进入光束范围，光束被遮挡，接收器将无法接收到相应的信号，从而触发安全机制，使机器停止运转。

国际安全标准

(1)、ISO 13849-1: 这是一项关于机械安全控制系统安全相关部分的评估原则的标准。它为评估安全光栅在内的安全控制系统提供了框架，确保其达到预定的安全性能等级（PL，Performance Level）。

(2)、IEC 61508: 这是一个通用的功能安全标准，适用于所有类型的电气、电子和可编程电子安全相关系统的安全生命周期管理。安全光栅的设计和制造需符合此标准，以证明其在预期的应用环境中能够可靠地执行安全功能。

(3)、IEC 61496: 这是专门针对光电保护设备（如安全光栅）的安全标准，分为两部分：IEC 61496-1 针对固定安装的安全设备，而 IEC 61496-2 则针对移动设备。这两部分详细规定了安全光栅的性能要求、测试方法以及安装使用指南。

分类

安全光栅根据不同的使用需求和场景，可以分为多种类型：

1、固定式安全光栅：适用于固定的作业区域，光束数量和布局固定，一旦安装完成，保护区域即确定。

2、可调式安全光栅：光束间距可以根据实际需要调整，灵活性较高，适合不同尺寸的保护区域。

3、双手控制安全光栅：要求操作者必须同时用两只手启动设备，确保身体远离危险区域，适用于高风险操作环境。

4、激光扫描仪：通过旋转激光头扫描整个区域，适用于复杂形状或不规则区域的安全防护。

5、光幕：形成连续的光墙，覆盖面积大，适用于大门、通道等开放区域的人员进出监控。

应用领域

安全光栅广泛应用于各种工业领域，包括但不限于：

●汽车制造：在冲压、焊接、装配等环节，保护操作人员免受机械臂或移动部件的伤害。

●电子制造：SMT生产线、自动化装配线等，确保高速运作的自动化设备周围人员安全。

●物流仓储：自动仓库、分拣系统中，防止人员进入自动化搬运车辆或堆垛机的路径。

●食品加工：在需要保持卫生且人员频繁接触的生产线上，提供安全防护。

●包装印刷：高速包装线、印刷机等，防止操作人员接近快速运转的机械部分。

选择与安装注意事项

1、风险评估：在选择安全光栅前，应进行详细的风险评估，确定所需的安全等级和保护区域。

2、响应时间：根据应用的具体要求选择相应响应速度的安全光栅，确保能在最短时间内停止危险动作。

3、安装位置：光栅应安装在危险区域的入口处，确保没有盲区，并且要避免外部光线干扰。

4、维护与检查：定期对安全光栅进行清洁和功能检查，确保其始终处于良好的工作状态。

5、合规性：选择符合国际安全标准（如ISO 13849、IEC 61508等）的产品，确保合法合规使用。

安全光栅作为现代工业安全生产的重要组成部分，通过其高度的灵敏性和可靠性，为操作人员提供了坚实的安全屏障，是实现人机和谐共存、提升生产效率和保障企业可持续发展的关键设备之一。
