LT1634:微功率精密搜索电压基准

特征

■ 初始电压精度：0.05%

■ 低工作电流：10µA

■ 低漂移：最高10ppm/°C

■ 小于1Ω 动态阻抗

■ 提供1.25V、2.5V、4.096V和5V的SO-8和TO-92封装

■ 1.25MSOP封装中提供V和2.5V

■ 商用和工业温度范围零件均可提供

应用

■ 便携式仪表

■ 精密调节器

■ A/D和D/A转换器

■ 校正器

描述

LT1634是一款微功率、精密、分流电压参考产品。带隙基准使用微调的精密薄膜电阻器来实现0.05%的初始电压精度。改进的曲率校正技术保证了10ppm/°C的最大温度漂移。先进的设计、加工和封装技术保证了10µA的运行和低温循环滞后。LT1634不需要输出补偿电容器，但在电容性负载下是稳定的。低动态性能使LT1634参考易于在不受管制的电源中使用。

LT1634参考可以用作LM185/LM385、LT1004和LT1034的高性能升级，这些产品需要更低的功率和有保证的温度漂移。

工作原理

LT1634的核心工作原理基于Bandgap参考电压源。其电路设计通过精细调整P-N结的温度系数来取消温度变化对输出电压的影响。在LT1634内部，利用两个不同的半导体材料形成的P-N结，生成一个与温度近乎无关的电压（Bandgap电压），并通过适当的放大和温度补偿电路，实现输出电压的稳定。

LT1634还利用了高增益的运算放大器，以形成高输入阻抗的输出结构。这意味着其输出电压不受负载变化的影响，从而能够提供稳定而可靠的电压参考。该器件的微功耗特性使其适合于电池供电的设备、高效能应用和集成电路中，能够有效延长电池使用寿命。

性能数据与参数

LT1634在实际使用中显示出了卓越的性能，其技术参数是在各种环境下经测试验证后的统计数据。作为一款精密电压基准，其准确性达到±0.25%（25°C），温度漂移则低至±5ppm/°C，为高性能应用提供了强有力的支持。

LT1634还具备优良的负载响应与绝对稳定性，在负载变化时，其输出电压波动小于1mV，确保了系统对瞬时变化的良好适应。此外，其温度特性得到严格的控制，即使在-40°C至+125°C的宽温度范围内，也能维持输入输出关系的稳定。

应用信息

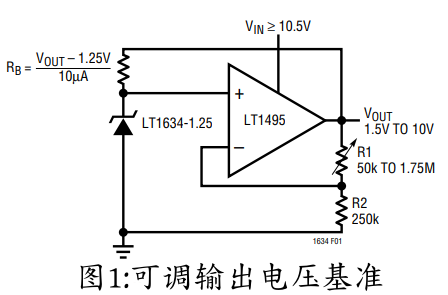

LT1634的反向特性表现得像与齐纳二极管并联的电阻。这种简单、行为良好的特性对于图1所示电路的正常运行非常重要。可调输出电压参考取决于LT1495输出端的正反馈，以启动和调节LT1634的偏置电流。

整体设计与封装

LT1634采用小型化封装设计，方便集成于各类电路板中。这种设计考虑了技术发展的趋势，符合多样化及小型化的电子产品需求。更小的尺寸使产品在节省空间的前提下，也能保持高可靠性与稳定性。

此外，LT1634的设计允许其与其他元件的良好联网，使得整体电路设计的灵活性大大增强。通过合理配置无人机、穿戴设备等新兴应用的电源管理，确保电手段高效性。

设计考量

在设计中使用LT1634时，有几个重要的考量因素：

1. 输入电压范围：LT1634的输入电压应保持在规定的范围内，以确保其正常工作。设计时需要根据电源类型和负载要求，进行合理的电路设计。

2. 负载条件：LF1634应与适当的负载相匹配，以保证其输出电压的稳定性。在选择负载时，需要考虑到其变化对输出电压的影响。

3. PCB布局：为确保LT1634稳定工作，PCB布局需尽量减小噪声干扰，保持供电和接地路径的短路，并避免高频信号线与LT1634信号线的交叉。

4. 温度补偿：虽然LT1634设计中已经包含温度补偿机制，但在极端环境条件下，仍需考虑电路中的其他温度敏感元件对其输出的影响。

5. 滤波电容：在LT1634的输出端适当的滤波电容可以进一步降低输出噪声，增强系统的稳定性。

通过合理的设计，LT1634能够在各种复杂条件下，发挥其最佳性能，为电子设备提供可靠的电源支持。
