全球Si2493/57/34/15/04-EVB:带UART和SPI接口的Si2493/57/34/15/04ISO调制解调器评估板5.0版

特征

Si2493/57/34/15/04-EVB包括以下部件：

■双RJ-11连接到电话线

■RS-232和USB接口连接到PC

■通话监听扬声器

■直接访问Si2493/57/34/15/04进行嵌入式应用评估

■轻松连接到普通7.5 V–13.5 V电源或USB端口。

■9 V交流适配器

■安装和操作简单

■EEPROM（仅24针FT）

■LED上显示RS232线路状态。

说明

全球Si2493/57/34/15/04-EVB评估板Rev.5.0为系统设计人员提供了一种评估Si2493/57/34/15/04 ISOmodem®的简便方法。Si2493/57/34/15/04-EVB由带电源的主板、RS-232和USB接口、其他易用功能以及子卡上的完整可拆卸dem模块组成。（下图显示了Si2493/57/34/15/04-EVB的功能框图。）Si2493/57/34/15/04 ISOmodem是一个完整的基于控制器的调制解调器芯片组，具有集成和可编程的直接接入装置（DAA），可满足全球电话线要求。Si2493/57/34/15/04 ISO调制解调器可作为一个16针小型线路侧设备和一个24针或16针系统侧设备的组合，满足了对单独的DSP数据泵、调制解调器控制器、存储器、编解码器、隔离变压器、继电器、光隔离器和2到4线混合的需求。Si2493/57/34/15/04由于其电路板面积小、基于控制器的架构、低功耗和全局兼容性，非常适合嵌入式调制解调器应用。Si2493/57/34/15/04 EVB提供RJ-11插孔（用于将Si2493/57/34/15/04-EVB连接到电话线），以及USB和RS232串行端口，用于连接到PC或数据终端。这允许ISO调制解调器作为串行调制解调器运行，以便对Si2493/57/34/15/04进行直接评估。为了评估Si2493/57/34/15/04 ISOmodem在嵌入式系统中的性能，子卡可以独立于主板使用，也可以与主板一起使用。

主板上有一个直接访问头（J103），可以绕过RS-232收发器，将Si2493/57/34/15/04 ISO调制解调器直接连接到目标系统。

板载整流器、滤波器和电压调节器允许通过螺丝端子（J8）或标准2mm电源插孔（J9）提供7.5-13V交流或直流（任一极性）的电源输入。或者，可以通过USB接口供电（无论使用USB还是RS232接口）。评估板可以驱动用于呼叫监控的外部扬声器或直接安装在板上的扬声器。请注意，PCM接口、并行接口和EEPROM仅在24针FT上可用。

1.Si2493/57/34/15/04-EVB设置和评估

本节介绍如何将Si2493/57/34/15/04-EVB设置为RS-232或USB接口调制解调器进行评估。给出了跳线设置、电源连接、PC/终端连接和终端程序配置设置。提供了通电后的初始模式设置以及调制解调器操作的基本教程。分别讨论了用于评估附加功能的Si2493/57/34/15/04-EVB配置。有关完整详细信息，请参阅Si2493/57/34/15或Si2404数据表和“AN93:Si2493/57/34/15/04/04调制解调器设计者指南”。

1.1.Si2493/57/34/15/04-EVB快速启动——RS-232接口

1.根据图1设置跳线，但如果使用FS ISO模式包，则将J6更改为图3所示的排列。

2.连接：

◆DB-9连接到PC COM 1（带直通电缆）。

◆RJ-11连接到电话线或CO模拟器。

◆9 V ac适配器（或USB电缆）。

3.提出：

◆打开调制解调器的电源。

◆Autobaud自动调整调制解调器DTE速度和协议。

4.键入“AT”，然后返回车厢。

◆应先回声“AT”，然后再回声“OK”。

1.2.Si2493/57/34/15/04-EVB快速入门——USB接口

1.根据图3设置跳线，但如果使用FS ISO模式包，则将J6更改为图3所示的排列。

2.连接：

◆USB电缆连接到PC

◆RJ-11至电话线或CO模拟器

3.从评估板附带的CD下载适用于您操作系统的USB驱动程序。

4.安装驱动程序。

5.提起。

◆重置调制解调器。

◆Autobaud自动调整调制解调器DTE速度和协议。

6.键入“AT”，然后返回车厢。

◆应先回声“AT”，然后再回声“OK”。

1.3.主板和子卡配置

EVB由一个带插入式子卡的主板组成。主板可以通过多种方式配置，如下所述，并通过跳线进行管理。子卡包含调制解调器系统侧和隔离线路接口（DAA）。

子卡是预配置的，功能齐全，尽管用户可能会决定更改一些操作选项，例如与调制解调器芯片一起使用的晶体类型或使用的控制信号类型，即UART与并行。必须通过更换焊接到子卡上的捆扎电阻器和更换与晶体相关的零件来管理这些功能。这些可能的变化解释如下。

1.3.1.主板配置

通电前，检查S2493/57/34/15/04-EVB上的所有跳线设置。24针FT封装中调制解调器的标准出厂设置如下图所示。此设置将调制解调器配置为启用自动波特率的RS232串行操作。任何配置为通过PC通信端口进行通信的标准终端程序都可以用于与EVB通信。

■RS232 vs USB vs用户提供的IO选择

要切换到USB操作，只需将JP23上的RS232选择跳线移动到PCB上标记的USB位置，如图1所示。当USB与UART设置更改时，EVB上的相应指示灯LED将亮起。

如果两个跳线都没有到位，则两个串行端口都不会被激活，用户必须通过J103上的引脚提供I/O信号。该IO可以处于异步串行、SPI串行和并行总线模式。

■自动波特率控制

自动波特率启用，JP34位置没有跳线。当跳线就位时，自动波特率被禁用，用户必须设置主机运行19k2波特率才能使用调制解调器。

■EEPROM控制

要启用EEPROM（U5），跳线JP34和JP35都必须到位，调制解调器必须重置。

JP35将EEPROM芯片选择线物理连接到调制解调器，并允许EEPROM在调制解调器寻址时运行，而JP34将捆扎选项连接到正确的调制解调器引脚，该引脚在重置期间被感测到，并指示调制解调器固件使用EEPROM。

■呼叫进度配置

通过软件（见AN93）和硬件启用呼叫进度功能，可以听到调制解调器呼叫建立。硬件组件包括安装启用音频功率放大器的JP12和安装将车载扬声器连接到功率放大器输出的JP14。如果要使用非车载扬声器，则可以移除JP14，并将备用扬声器连接到JP11的引脚1和4。请注意，此音频输出为8和差分，因此两个输出引脚都不应接地。

■控制线配置

根据用户偏好和使用的特定调制解调器芯片，可以重新排列各种调制解调器控制线。这是使用JP6完成的。下图展示了JP6的两种基本配置。

图1:24针调制解调器芯片的默认J6设置

图2:16针调制解调器芯片的默认J6设置

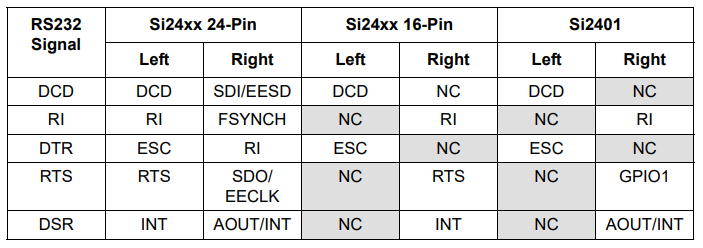

跳线连接的具体细节如表1所示，该表也印在EVB的下侧。

表1:J6上带跳线位置的控制信号路由

■子卡配置

子卡配置了24针FT或16针FS系统侧部分，以及32 kHz或4.9152 MHz操作和UART操作。子卡还可以设置为以第三时钟频率运行，即板载27MHz振荡器。要在这些选项之间进行更改，需要更改子卡上的组件。

子卡还可以在三种可能的接口模式下运行：并行总线模式、SPI模式以及默认UART模式。

子卡上有六个小型（0402）捆扎电阻器（R101至R106），其配置因芯片封装、所选时钟频率和接口模式的组合而异。

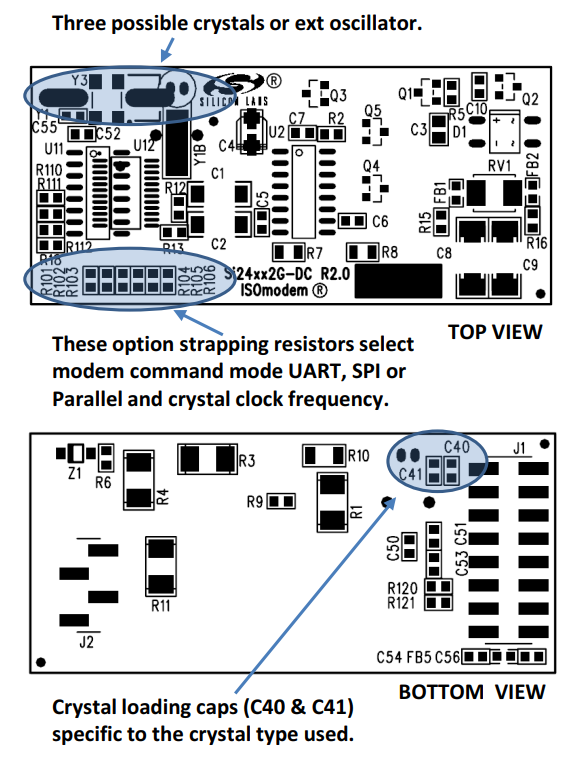

该卡及其选项如图3所示，该图显示了调制解调器子卡Rev 2.0的俯视图和仰视图，其中关键部分可以更改以选择另一种命令模式（即SPI）或替代晶体频率，如4.9152 MHz。

图3:调制解调器子卡2.0版俯视图和仰视图

■32 kHz设置

对于32 kHz，用BOM中所示的32 kHz晶体填充Y1，并使用18 pF电容器作为C40/C41值。如图5所示，同时移除Y3和Y1b（如有），并将R101固定至R106。

调制解调器应按预期工作；主板上不需要更改

■4.9152MHz

对于4.9152 MHz，用BOM中所示的4.9152 MHz晶体填充Y1b，并为C40和C41值使用33 pF电容器。如图5或图6所示，移除Y3和Y1（如有），并将R101固定至R106。调制解调器应按预期工作；主板上不需要更改

■27兆赫

对于27 MHz，用BOM中所示的小型表面安装振荡器填充Y3，并删除Y3和Y1b（如果存在）。同时拆下C40和C41位置的所有电容器。

如上图4或图5所示，将R101固定至R106。调制解调器应按预期工作；主板上不需要任何更改。

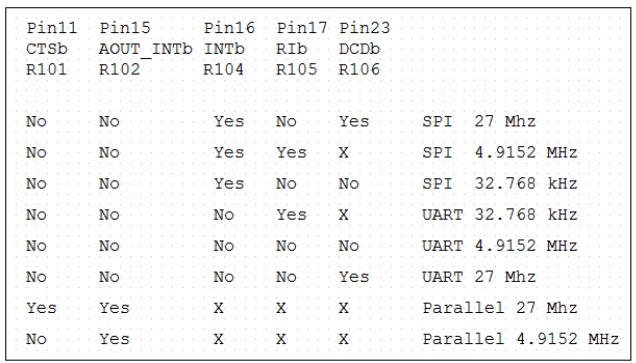

图4:R101–R106用于16针FSPackage直流时钟和模式配置的设置

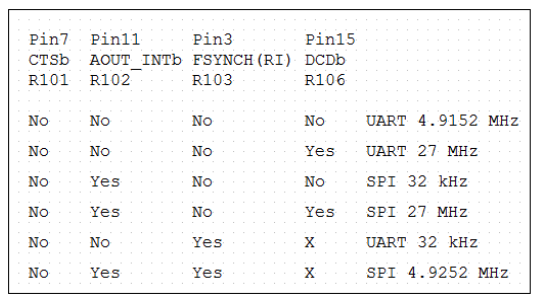

图5:R106 24针FT封装直流时钟和模式配置设置

■SPI模式设置

要更改为SPI模式设置，需要根据使用的封装和时钟，如图4或图5所示配置R101带。然后设置子卡，既不选择UART也不选择USB操作，即JP23上没有跳线。然后，可以在J103（系统连接器）上获得SPI信号，并将其连接到主机。

■并行总线模式设置

要更改为并行总线模式设置，需要根据使用的封装和时钟，如图5或图6所示配置R101带。然后在未选择UART或USB操作的情况下设置子卡，即JP23上没有跳线。然后可以在系统连接器J103上获得SPI信号并将其连接到主机。有关信号和引脚的使用，请参阅数据表和示意图。

1.4.电源要求

Si2493/57/34/15/04-EVB具有板载二极管、滤波电容器和电压调节器（U10和U18）。电源可以从任何能够提供7.5V–13V直流或7.5V–13 V峰值交流和至少100mA的电源提供。（如果连接了扬声器来监控通话进度，可能需要额外的电流。）可以通过螺丝端子（J8）、2mm电源插孔（J9）或USB电缆（即使调制解调器配置为RS-232操作）向Si2493/57/34/15/04-EVB供电。板载全波整流器和滤波器确保Si2493/57/34/15/04-EVB的极性正确。子卡电流可以通过在R59上连接DVM来测量，1 电阻器使用一侧提供的测试点。

1.5.终端和线路连接

通过将Si2493/57/34/15/04-EVB连接到个人计算机或其他数据终端设备（DTE）、电话线和电源，Si2493/57/34/15/04可以作为标准串行数据调制解调器进行测试。使用直通电缆将PC串行端口连接到Si2493/57/34/15/04-EVB上的DB9连接器。EVB上的RS-232收发器可以以高达1 Mbps的速率与DTE通信。在PC上运行的任何标准终端程序，如超级终端或ProComm，都可以与Si2493/57/34/15/04-EVB通信。标准出厂跳线配置已启用自动校准。Autobaud检测DTE速度、数据长度、奇偶校验和停止位数量。

如果安装了JP33，则禁用自动校准。将终端仿真程序配置为19200 bps、8个数据位、无奇偶校验、一个停止位和硬件（CTS）握手。将Si2493/57/34/15/04-EVB上的RJ-11插孔连接到模拟电话线或电话线模拟器，如Teltone TLS 5。

1.6.建立连接

正确配置并运行终端程序后，向Si2493/57/34/15/04-EVB供电。键入“AT<cr>”，调制解调器应返回“OK”，表示调制解调器正在命令模式下工作并与终端通信。如果未收到“OK”响应，请尝试按下手动重置开关重置调制解调器（S1）；然后，再次键入“AT<cr>。”接下来，键入“ATI6<cr>”。调制解调器应响应“2493”、“2457”、“2434”、“2415”或“2404”，表示终端正在与Si2493、Si2457、Si2434、Si2415或Si2404通信。

键入“ATS0=2<cr>”将调制解调器配置为应答第二个振铃。

要使调制解调器摘机，请键入“ATH1<cr>”。调制解调器应进入摘机状态，汲取回路电流，并返回“OK”。接下来，键入“ATH<cr>或”ATH0<cr>“，调制解调器应挂断（挂机）并停止汲取回路电流。

要建立调制解调器连接，请键入“ATDT（称为调制解调器电话号码）<cr>。”一旦建立连接，将出现“CONNECT”消息，表示两个调制解调器处于数据模式并正在通信。在一个终端上打字应出现在另一个终端。要返回命令模式而不中断两个调制解调器之间的连接，请键入“+++”。大约两秒钟后，将显示“OK”。调制解调器现在处于命令模式，接受“AT”命令。键入“ATH”（或“ATH0”）终止数据连接，或键入“ATO”返回数据模式。ATO命令发出后，调制解调器停止数据连接，不再接受AT命令。

1.7.EVB零件号

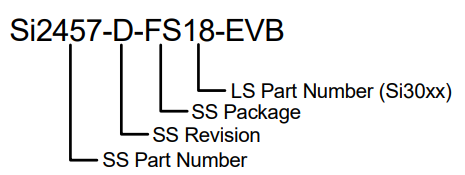

ISOmodem评估板提供多种速度和封装选项。前四个数字表示系统侧设备。接下来的两个字母表示系统侧封装（FS–无铅，16针SOIC；FT–无铅，24针TSSOP）。最后两个数字表示线路侧设备。见图6。

图6:EVB零件号示例
