CC2595:2.4-GHz射频前端

特征

●低成本、小包装

●外部组件很少

●2.0-V至3.6-V操作

●断电模式下电流消耗小于1-pA

●低传输电流消耗

●输出+20.7 dBm时，3 V时为.98 mA（PAE=40%）

●符合RoHS标准的3-x3mm QFN-16封装

应用

◆智能家居

◆工业自动化

◆医疗设备

◆智慧城市

说明

CC2595是一种PA解决方案，可扩展任何Zigbee或蓝牙收发器的范围。它是一款经济高效、高性能的射频前端，适用于2.4GHz频段的低功耗和低电压无线应用。如果使用适当的外部部件，其单端射频输入和输出使其与任何制造商的收发器兼容。

当使用发射/接收（T/R）开关和平衡-不平衡转换器时，它可以与现有和未来的CC24XX和CC25XX收发器产品连接。CC2595通过提供功率放大器来提高输出功率，从而扩展了链路预算。它对高（+20 dBm）输出功率非常有效，使其适用于电池操作系统。CC2595包含PA和RF匹配，用于高性能无线应用的简单设计。它采用3-x3mm、16引脚QFN封装，带有裸露的焊盘。

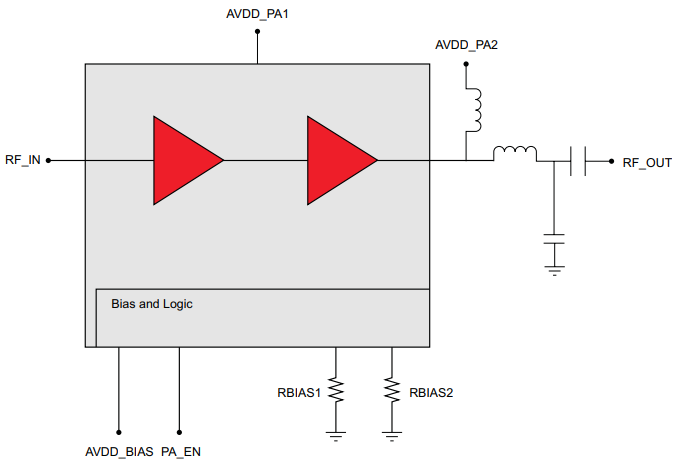

功能框图

这个集成电路可能会被ESD损坏。德州仪器建议在处理所有集成电路时采取适当的预防措施。不遵守正确的搬运和安装程序可能会导致损坏。

设计与集成

CC2595的设计考虑了便于开发者的集成，其参考设计中提供了完整的应用示例，帮助开发者快速实现产品设计。配合Zigbee和蓝牙收发器，CC2595的实施过程被简化，节约了时间和资源。此外，厂商还提供了详细的技术支持与文档，确保开发人员能够快速上手，解决可能出现的技术问题。

在集成过程中，工程师可以根据具体的需求和产品特性进行参数调整，CC2595支持灵活的配置选项，使其能够更好地满足不同应用场景的要求。通过合理的调试，CC2595能够达到最佳的性能效果，确保在各种使用情况下都具备稳定的信号传输能力。

竞争优势

CC2595在诸多同类产品中具有明显的竞争优势。首先，其性能价格比高，能够为开发者在成本控制上提供极大的灵活性。市场上许多射频前端解决方案在价格和性能之间难以取得平衡，而CC2595通过优化设计，确保了每一分钱都能得到合理的回报。其次，CC2595的易用性和兼容性，能够为开发者节省大量的时间与精力，使其能够更专注于产品的创新而非基础设施的搭建。因此，值得特别指出的是，CC2595的灵活设计及高性能表现，使其成为各种无线应用开发者的理想选择。

开发支持

为了帮助开发者更好地利用CC2595，厂家提供了详细的技术文档、参考设计和开发工具。用户可以获取开发板、设计指南和应用示例，配合丰富的在线资源与社区支持，使得产品开发过程高效无缝。

此外，厂家还定期举行技术培训和研讨会，帮助开发者深入理解射频设计理念以及如何在各个应用场景中优化使用CC2595。通过这些支持，开发者能够快速掌握技术要领，加速产品的上市进程。
