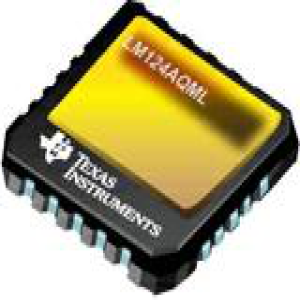

LM124QML/LM124AQML:低功耗四运算放大器

特征

■ 提供辐射保证

--高剂量率：100千拉德（硅）

--ELDRS免费：100克拉（硅）

■ 内部频率补偿以获得单位增益

■ 大直流电压增益100 dB

■ 宽带（单位增益）1 MHz（温度补偿）

■ 宽电源范围：单电源3V至32V或双电源±1.5V至±16V

■ 极低的电源电流消耗（700μA）——基本上与电源电压无关

■ 低输入偏置电流45nA（温度补偿）

■ 低输入偏移电压2mV偏移电流5nA

■ 输入共模电压范围包括接地

■ 差分输入电压范围等于电源电压

■ 输出电压波动较大，范围为0V至V+-1.5V

优势

■ 消除了对双电源的需求

■ 单个封装中有四个内部补偿运算放大器

■ 允许直接感应GND附近，VOUT也会到达GND

■ 兼容所有形式的逻辑

■ 适合电池运行的功耗

特色

■ 在线性模式下，输入共模电压范围包括地，即使仅从单个电源电压操作，输出电压也可以来回摆动

■ 单位增益交叉频率经过温度补偿

■ 输入偏置电流也经过温度补偿

一般说明

LM124/124A由四个独立的高增益内部频率补偿运算放大器组成，这些放大器专门设计用于在宽电压范围内从单个电源运行。分体式电源的操作也是可能的，低电源电流消耗与电源电压的大小无关。

应用领域包括换能器放大器、直流增益块和所有传统的运算放大器电路，这些电路现在可以更容易地在单个电源系统中实现。例如，LM124/124A可以直接在标准+5Vdc电源电压下运行，该电源电压用于非数字系统，可以很容易地提供所需的接口电气，而不需要额外的+15Vdc电源。

程序提示

LM124系列是运算放大器，仅在单一电源电压下工作，具有真正的差分输入，并保持线性模式，输入共模电压为0Vpc。这些放大器在宽范围的电源电压下工作，性能特征变化很小。在25C时，放大器可以低至2.3Vpc的最小电源电压运行。

该封装的引脚设计旨在简化PC板布局。反相输入与所有放大器的输出相邻，输出也放置在封装的角落（引脚1、7、8和14）。

应采取预防措施，确保集成电路的电源极性永远不会反转，或者该单元不会无意中向后安装在测试插座中，因为通过IC内产生的正向二极管的无限电流浪涌可能会导致内部导体熔断并导致单元损坏。

可以很容易地适应大的差分输入电压，并且由于不需要输入差分电压保护二极管，因此大的差分输入电压不会产生大的输入电流。差分输入电压可以大于V+，而不会损坏设备。应提供保护，以防止输入电压负向超过-0.3 Vpc（在25℃下）。可以使用IC输入端子上带有电阻器的输入箝位二极管。

为了减少电源消耗，放大器具有用于小信号电平的a类输出级，在大信号模式下转换为B类。这使得放大器既能产生也能吸收大的输出电流。因此，NPN和PNP外部电流升压晶体管都可以用来扩展基本放大器的功率能力。输出电压需要比地高出约1个二极管压降，以偏置片上垂直PNP晶体管，用于输出电流吸收应用。

对于交流应用，负载电容耦合到放大器的输出端，应从放大器的输出到地使用电阻器，以增加a类双电流并防止交叉失真。

在负载直接耦合的情况下，如直流应用中，没有交叉失真。

直接施加到放大器输出端的电容性负载降低了回路稳定裕度。使用最坏情况下的非反相单位增益连接可以容纳50pF的值。如果放大器必须驱动较大的负载电容，则应使用较大的闭环增益或电阻隔离。

LM124的偏置网络在3VDc至30VDc的范围内建立与电源电压大小无关的漏极电流。

对地或正极电源的输出短路应持续时间短。单元可以损坏，不是因为短路电流导致金属熔断，而是因为IC芯片功耗的大幅增加，这将导致最终因结温过高而发生故障。如果不使用与放大器输出引线串联的外部耗散限制电阻器进行适当保护，一次在多个放大器上直接短路会将总IC功耗增加到破坏性水平。与标准IC运算放大器相比，在25℃下可用的输出源电流的较大值在高温下提供了更大的输出电流能力（见典型性能特征）。

典型应用一节中介绍的电路仅强调在单一电源电压下运行。如果补充电源可用，则可以使用所有标准运算放大器电路。一般来说，引入伪接地（V+/-2的偏置电压参考）将允许在单个电源系统中高于和低于该值的操作。展示了许多应用电路，它们利用了包括地在内的宽输入共模电压范围。在大多数情况下，不需要输入偏置，并且可以很容易地交流到地的输入电压。
