ADSP-2185L的系统接口、操作模式详细解析

系统接口

图1显示了典型的基本系统配置，包括ADSP-2185L、两个串行设备、一个字节宽EPROM和可选的外部程序和数据叠加存储器（模式可选）。可编程的等待状态生成允许处理器轻松连接到慢速外围设备。ADSP-2185L还提供四个外部中断和两个串行端口，或六个外部中断加一个串行端口。主机内存模式允许访问完整的外部数据总线，但将寻址限制为单个地址位（A0）。在这种模式下，通过使用外部硬件来生成和锁存地址信号，可以添加额外的系统外围设备。

时钟信号

ADSP-2185L可以由晶体或与TTL兼容的时钟信号进行计时。CLKIN输入不能停止，不能在操作期间更改，也不能在正常操作期间在指定频率以下操作。唯一的例外是处理器处于断电状态。有关此断电功能的详细信息，请参阅ADSP-2100系列用户手册第三版第9章。

如果使用外部时钟，它应该是以一半指令速率运行的TTL兼容信号。该信号连接到处理器的CLKIN输入端。当使用外部时钟时，XTAL输入必须保持未连接状态。

ADSP-2185L使用频率等于指令速率一半的输入时钟；26.00MHz的输入时钟产生19ns的处理器周期（相当于52MHz）。通常，指令在单个处理器周期内执行。所有设备定时都与内部指令时钟速率有关，启用时由CLKOUT信号指示。

因为ADSP-2185L包括片上振荡器电路，所以可以使用外部晶体。晶体应通过CLKIN和XTAL引脚连接，并连接两个电容器，如图2所示。电容值取决于晶体类型，应由晶体制造商指定。应使用并联谐振、基频、微处理器级晶体。

时钟输出（CLKOUT）信号由处理器以处理器的周期速率生成。这可以通过SPORT0自动缓冲控制寄存器中的CLK0DIS位启用和禁用。

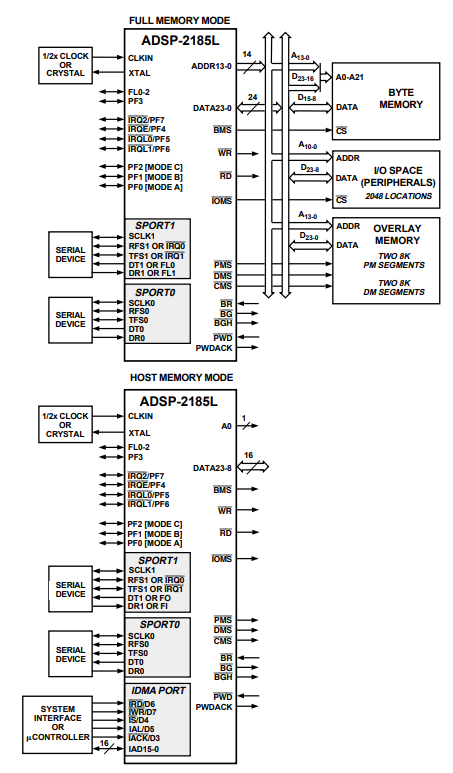

图1:ADSP-2185L基本系统配置

图2:外部晶体连接

重置

RESET信号启动ADSP-2185L的主复位。必须在加电序列期间断言RESET信号，以确保正确初始化。初始加电期间的重置必须保持足够长的时间，以使内部时钟稳定。如果在通电后的任何时候激活了RESET，则锁将继续运行，不需要稳定时间。

加电序列被定义为在向处理器施加有效VDD后，晶体振荡器电路稳定所需的总时间，以及内部锁相环（PLL）锁定到特定晶体频率所需的时间。至少2000个CLKIN周期可确保PLL已锁定，但不包括晶体振荡器启动时间。在此加电序列期间，RESET信号应保持低电平。在任何后续重置中，RESET信号必须符合最小脉冲宽度规格tRSP。

RESET输入包含一些滞后；然而，如果使用RC电路来产生RESET信号，建议使用外部施密特触发器。

主重置将所有内部堆栈指针设置为空状态，屏蔽所有中断并清除MSTAT寄存器。当RESET被释放时，如果没有未决的总线请求并且芯片被配置为引导，则执行引导加载序列。引导加载完成后，从片上程序存储器位置0x0000获取第一条指令。

操作模式

■设置内存模式

ADSP-2185L的存储模式选择是在芯片重置期间通过使用模式C引脚进行的。该引脚与DSP的PF2引脚复用，因此在选择模式时必须小心。选择模式C值的两种方法是主动和被动。

无源配置涉及使用连接到C模式引脚的上拉或下拉电阻器。为了最大限度地降低功耗，或者如果PF2引脚要用作DSP应用程序中的输出，则需要100 k量级的弱上拉或下拉Ω,可以使用。该值应足以将引脚拉到所需电平，并仍允许引脚作为可编程标志输出运行，而不会对处理器的输出驱动器造成过度压力。为了在断电期间实现最低功耗，请将PF2重新配置为输入，因为上拉或下拉将使引脚保持在已知状态，并且不会切换。

主动配置涉及使用连接到C模式引脚的三稳态外部驱动器。驱动器的输出启用应连接到DSP的RESET信号，以便它仅在RESET激活（低）时驱动PF2引脚。当RESET被禁用时，驱动器应处于三态，从而允许将PF2引脚完全用作输入或输出。尽可能减少掉电时的功耗，将可编程标志配置为连接到三态缓冲器时的输出。这确保了引脚将保持在恒定电平，并且在三态驱动器的电平徘徊在逻辑开关点附近时不会振荡。

存储器体系结构

ADSP-2185L提供多种内存和外围接口选项。关键功能组包括程序存储器、数据存储器、字节存储器和I/O。

程序存储器

程序存储器（全存储器模式）是一个24位宽的空间，用于存储指令操作码和数据。ADSP-2185L芯片上有16K字的程序存储器RAM，并且能够使用外部数据总线访问多达两个8K的外部存储器覆盖空间。

程序内存（主机模式）允许访问所有内部内存。外部覆盖访问受到单个外部地址线（A0）的限制。由于仅16位宽的受限数据总线，在主模式下无法执行外部程序。

数据存储器

数据内存（全内存模式）是一个16位宽的空间，用于存储数据变量和内存映射控制寄存器。ADSP-2185L在片上DataMemory RAM上有16K字，由16352个用户可访问的位置和32个内存映射寄存器组成。通过外部数据总线，还支持最多两个8K外部存储器覆盖空间。所有内部访问在一个周期内完成。使用DWAIT寄存器指定的等待状态对外部存储器的访问进行计时。

数据存储器（主机模式）允许访问所有内部存储器。外部覆盖访问受到单个外部地址行（A0）的限制。

I/O空间（全内存模式）

ADSP-2185L支持称为I/O空间的额外外部存储空间。该空间旨在支持与外围设备（如数据转换器和外部寄存器）或总线接口ASIC数据寄存器的简单连接。I/O空间支持2048个位置的16位宽数据。使用外部地址总线的低11位；前三位未定义。在核心ADSP-2100Family指令集中添加了两条指令，用于读取和写入I/O内存空间。I/O空间还有四个专用的3位等待状态寄存器IOWAIT0-3，为四个区域中的每一个指定最多七个等待状态，以便自动生成。

复合存储器选择（CMS）

ADSP-2185L具有可编程存储器选择信号，可用于为映射到多个空间的存储器生成存储器选择信号。CMS信号的产生与每个单独的存储器选择信号（PMS、DMS、BMS、IOMS）具有相同的定时，但可以组合它们的功能。

当CMSSEL寄存器中的每个位被设置时，当所选存储器选择被断言时，CMSSEL信号将被断言。例如，要使用32K字存储器作为程序和数据存储器，请在CMSEL寄存器中设置PMS和DMS位，并使用CMS引脚驱动存储器的芯片选择；使用DMS或PMS作为附加地址位。

CMS引脚的功能与其他存储器选择信号一样，具有相同的时序和总线请求逻辑。启用位中的1导致CMS信号与所选存储器选择信号同时断言。重置时，除BMS位外，所有启用位默认为1。

启动内存选择（BMS）禁用

ADSP-2185L还允许您从一个外部存储空间启动处理器，同时在正常操作期间使用不同的外部存储空间进行BDMA传输。您可以使用CMS为BDMA传输选择第一个外部存储空间，使用BMS为启动选择第二个外部存储区域。通过将系统控制寄存器的位3设置为1，可以禁用BMS信号。系统控制寄存器如图3所示。

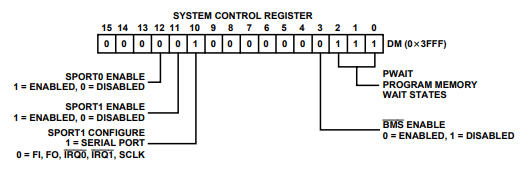

图3:系统控制寄存器

字节存储器

字节内存空间是一个双向的、8位宽的外部内存空间，用于存储程序和数据。使用BDMA功能访问字节存储器。BDMA控制寄存器如图4所示。字节内存空间由256个页面组成，每个页面为16K×8。

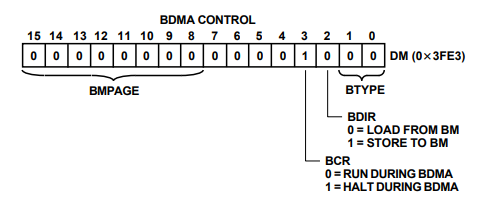

图4:BDMA控制寄存器

ADSP-2185L上的字节存储空间支持读写操作以及四种不同的数据格式。字节存储器使用数据位15:8作为数据。字节存储器使用数据位23:16和地址位13:0创建22位地址。这允许在没有粘合逻辑的情况下使用高达4兆×8（32兆比特）的ROM或RAM。所有字节存储器访问都由BMWAIT寄存器计时。

字节内存DMA（BDMA，全内存模式）

字节存储器DMA控制器允许使用字节存储器空间加载和存储程序指令和数据。BDMA电路能够在处理器正常运行时访问字节存储空间，并且每传输8、16或24位字只窃取一个DSP周期。BDMA电路支持由BTYPE寄存器字段选择的四种不同数据格式。从字节存储空间进行适当数量的8位访问，以构建所选的字长。

8位数据存储器格式中未使用的位填充为0。BIAD寄存器字段用于指定与传输相关的片上存储器的起始地址。14位BEAD寄存器指定外部字节存储空间的起始地址。8位BMPAGE寄存器指定外部字节存储空间的起始页。BDIRregister字段选择传输方向。最后，14位BWCOUNT寄存器指定要传输的DSP字数，并启动BDMA电路传输。

BDMA访问可以在顺序寻址期间跨越页面边界。当BWCOUNT寄存器指定的传输次数完成时，会生成BDMA中断。

BWCOUNT寄存器在每次传输后都会更新，因此可用于检查传输的状态。当它达到零时，传输已完成，并生成BDMA中断。在BDMA操作期间，DSP不得访问BMPAGE和BEAD寄存器。BDMA传输的源或目的地将始终是片上程序或数据存储器。

当BWCOUNT寄存器以非零值写入时，BDMA电路开始执行字节存储器访问，等待状态由BMWAIT设置。这些访问会一直持续到计数为零。当发生足够的访问来创建目标字时，它会被传输到片上存储器或从片上存储器传输。传输需要一个DSP周期。DSP对外部存储器的访问优先于BDMA字节存储器的访问。

BDMA上下文重置位（BCR）控制在BDMA访问发生时处理器是否被关闭。将BCR位设置为0允许处理器继续运行。将BCR位设置为1会导致处理器在BDMA访问发生时停止执行，以清除处理器的上下文，并在BDMA存取完成时在地址0处开始执行。内部存储器DMA端口（IDMA端口；主机内存模式）

IDMA端口在主机系统和ADSP-2185L之间提供了一种高效的通信方式。该端口用于访问DSP的片上程序存储器和数据存储器，每个字只有一个DSP周期的开销。然而，IDMAport不能用于写入DSP的内存映射控制寄存器。典型的IDMA传输过程描述如下：

1.主机开始IDMA传输。

2.主机检查IACK控制线，查看DSP是否繁忙。

3.主机使用IS和IAL控制线将DMA起始地址（IDMAA）锁存到DSP的IDMA控制寄存器中。IAD[15]必须设置为0。

4.主机使用IS和IRD（或IWR）读取（或写入）DSP内部存储器（PM或DM）。

5.主机检查IACK线路，查看DSP是否已完成之前的IDMA操作。

6.主机结束IDMA传输。

IDMA端口具有16位多路复用地址和数据总线，并支持24位程序存储器。IDMA端口完全异步，可以在ADSP-2185L全速运行时写入。

DSP存储器地址被锁存，然后在每次IDMA事务后自动递增。外部设备可以通过仅指定块的起始地址来访问顺序寻址的内存块。这增加了吞吐量，因为不必为每次内存访问发送地址。

IDMA端口访问分为两个阶段。第一个是IDMAAddress锁存周期。当确认被断言时，外部设备可以将14位地址和1位目标类型驱动到总线上。该地址指定了片上存储器位置；目的地类型指定它是aDM还是PM访问。地址锁存信号的下降沿将该值锁存到IDMAA寄存器中。

一旦地址被存储，数据就可以从ADSP-2185L的片上存储器读取或写入。断言这些选择线（IS）和相应的读或写线（分别为IRD和IWR）向ADSP-2185L发出信号，表明需要进行特定的交易。在任何一种情况下，同步都有一个处理器周期延迟。内存访问消耗了额外的处理器周期。一旦发生访问，锁存的地址会自动递增，并且可以发生另一次访问。

通过IDMAA寄存器，DSP还可以指定DMA操作的起始地址和数据格式。断言IDMA端口选择（IS）和地址锁存启用（IAL）指示ADSP-2185L将IAD0-14总线上的地址写入IDMA控制寄存器。IDMAA寄存器（如下所示）是地址DM（0x3FE0）处的内存映射。请注意，主机无法读回锁存地址（IDMAA）。
