ATS635LSE和ATS636LSE：具有TPOS功能的可编程背偏置霍尔效应开关

特征

●斩波器稳定

◆极低的开关点温度漂移

●片上保护

◆电源瞬态保护

◆输出短路保护

◆蓄电池反向保护

●真正的零速运行

●真正的国家权力

●高可靠性单芯片传感IC

●优化磁路

●宽工作电压范围

●内部监管机构

一般说明

ATS635LSE和ATS636LSE可编程真通电状态（TPOS）传感器是一种优化的霍尔效应IC和磁体组合，可根据铁质目标在齿感应和接近应用中产生的磁信号进行切换。

这些设备是可外部编程的。磁性操作点（BOP）具有广泛的可编程性，而系统保持不变。这一高级功能允许优化传感器开关点，并可以大大减少生产环境中机械放置公差的影响。

一种专有的动态偏移消除技术，带有内部高频时钟，可以降低残留偏移电压，这通常是由器件过模制、温度依赖性和热应力引起的。将霍尔元件和放大器集成在单个芯片中，可以最大限度地减少通常与低电平模拟信号相关的问题。

该传感器系统非常适合用于使用基于齿轮齿的配置收集速度或位置信息，或用于铁目标的接近感测。

ATS635LSE在存在铁质目标或其他情况下切换为高电平，在存在目标谷、窗口或移除铁质目标时切换为低电平。ATS636LSE具有相反的极性，在存在含铁目标或牙齿的情况下切换为低电平，在存在目标谷、窗口或去除含铁目标时切换为高电平。

这些器件有无铅（Pb）版本，采用100%哑光锡引线框架镀层。

功能描述

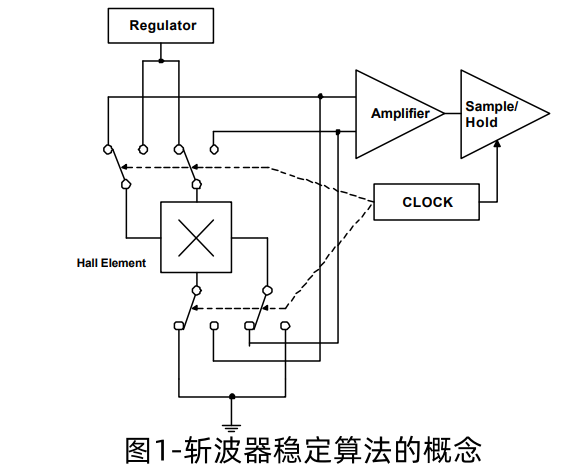

斩波器稳定技术。基本的霍尔传感器是一小片半导体材料，当施加恒压源时，恒定的偏置电流将在其中流动。输出将采用在片材宽度上测量的avoltage的形式，在没有磁场的情况下，其值可以忽略不计。当施加磁通线与霍尔电流成直角的磁场时，输出端将出现与磁场强度成正比的小信号电压。

该信号电压相对于芯片输入端产生的偏移成比例地小。这使得在指定的温度和电压范围内处理信号并保持准确、可靠的输出变得非常困难。因此，重要的是减少信号处理时可能被放大的信号偏移。

斩波稳定是一种独特的方法，用于最小化芯片上的输入偏移。该技术消除了输出漂移随温度和应力的关键来源，并使偏移量比其他传统方法减少了3倍。

这种偏移减少斩波技术基于信号调制解调过程。在频域中，将不期望的故障信号与磁感应信号分离。信号的偏移（和任何低频噪声）分量可以看作是在信号调制过程发生后添加的信号损坏。因此，直流偏移未被调制，仍然是低频分量。因此，信号解调过程充当偏移的调制过程，使磁感应信号在基带恢复其原始频谱，同时直流偏移变为高频信号。然后，使用低通滤波器，信号通过，同时抑制了调制的直流偏移。

这种方法的优点是显著减少了偏移，使芯片对温度和应力的影响不敏感。缺点是这种技术的特点是解调器使用采样和保持块来存储和恢复信号。这种采样过程会通过在基带上产生噪声谱的副本来略微降低信噪比（SNR）。劣化是白噪声频谱与采样频率之比的函数。信噪比下降的影响是更高的抖动，即信号重复性。与连续时间设备相比，抖动规格可以提高五倍。

功能描述：寻址/编程协议

ATS635LSE和ATS636LSE磁性操作点（BOP）通过电源端子（1）对设备进行串行寻址进行编程。在确定正确的操作点后，选择并吹扫设备编程位，然后选择并吹除锁定位，以防止任何进一步的（意外）编程。

寻址：Bop可以从其初始值开始在正向和负向上进行编程。寻址用于确定所需的代码，而编程用于锁定代码。熔断保险丝需要一个独特的钥匙，而如下所述的敷料不允许设备意外编程。

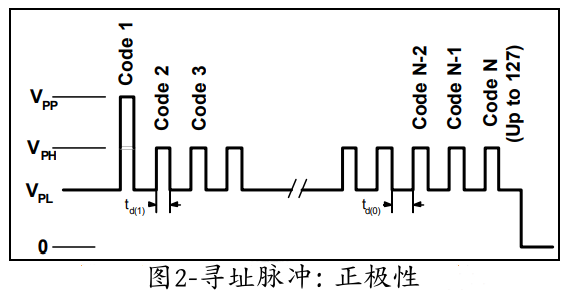

用正极性寻址。磁性操作点（BOP）可使用7位或128个地址进行调整。依次选择地址（图2），直到达到所需的操作点。第一个地址必须用高压脉冲（VPP）来选择，而其余的脉冲应该是VPH脉冲。请注意，BOP和磁释放点（BRP）之间的差异，即磁滞（BHYS），对于所有地址都是固定的。

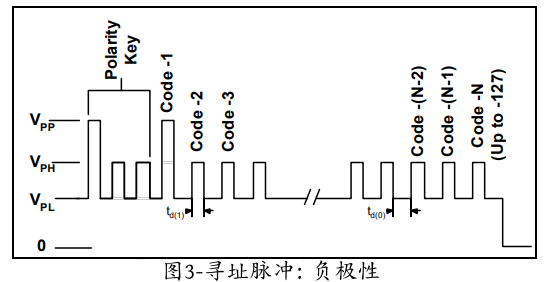

用负极性寻址。磁性操作点（BOP）可使用7位或128个地址进行负极性调节。要反转极性，首先需要应用键控序列（图3）。极性键包含一个VPP脉冲和至少1个VPH脉冲，但不超过6个VPH信号；图3中的按键显示了2个VPH脉冲。然后依次选择地址，直到达到所需的操作点。必须使用高压脉冲（VPP）选择第一个地址，而其余脉冲应为VPH脉冲。

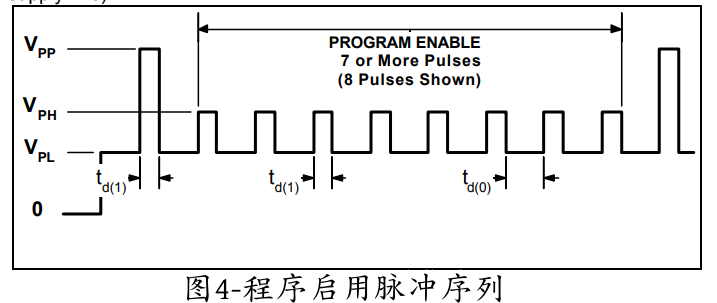

程序启用。为了对设备进行编程，使用按键序列来激活/启用编程模式，如图4所示。该程序密钥序列由一个VPP脉冲、至少七个VPH脉冲和一个没有电源中断的VPP脉冲组成。该序列旨在防止设备意外编程（例如，由于电源线上的噪声）。

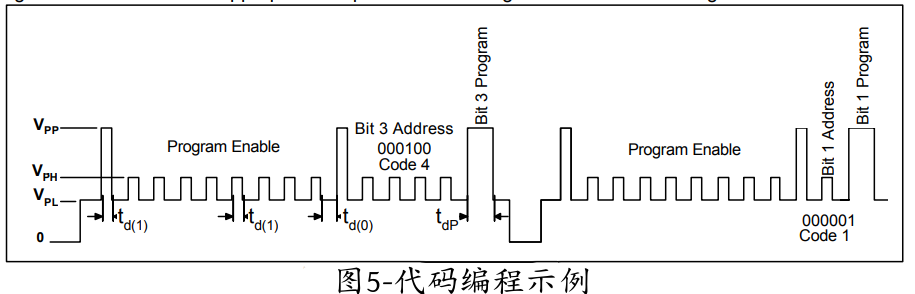

代码编程。在选择所需的切换点代码（0到127）后，应单独编程相应二进制地址的每个位，而不是同时编程。例如，要对代码5（二进制000101）进行编程，需要对位1和3进行编程。通过寻址代码然后施加VPP脉冲来对位进行编程，编程是不可逆的。吹扫代码5的适当顺序如图5所示。

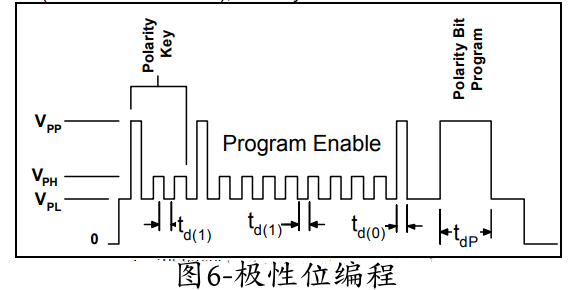

极性位编程。如果所需的开关点具有负极性，则必须对极性位进行编程。为此，有必要在程序键序列之前首先应用极性键序列（图6）。最后，必须施加持续时间为tdP的VPP脉冲来对该位进行编程，编程是不可逆的。极性位仅用于调整编程范围，不会影响输出极性。正确的输出极性设备是通过订购正确的零件号（ATS635或ATS636）来确定的，因为它们是不同的IC。

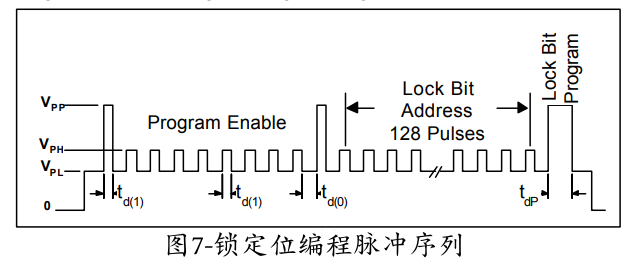

锁定位编程。在对所需代码进行编程后，可以对锁定位（代码128）进行编程（图7），以防止对设备进行进一步编程。再一次；编程是不可逆的。

典型应用电路

应用。强烈建议在设备的电源和接地之间连接0.01µF至0.1µF范围内的外部陶瓷旁路电容器，以减少外部噪声和料斗稳定技术产生的噪声。（下图显示了一个0.1µF的旁路电容器。）

串联电阻器RS与旁路电容器相结合，为EMC脉冲创建了一个滤波器。串联电阻器的压降约为800mV，必须考虑ATS635LSE/ATS636LSE的最低VCC要求。设备输出端的小电容提高了设备的EMC性能。

应选择上拉电阻器来限制通过输出晶体管的电流；不要超过设备的最大连续输出电流。

注意：此电路不能用于对设备进行编程，因为串联电阻太大，SIP的VCC和GND之间必须连接0.1µF的最小电容，以提供熔断保险丝所需的电流。
