CBM9002A
发布日期:2022-07-31CBM9002A-100TIG ,LQFP100 USB2.0控制器 COREBAI/芯佰微.
CBM9002A 系列是基于符合工业标准的增强型 8051 内核的 USB 型微控制器。支持 USB2.0 协议
高速 480Mbps 以及全速 12Mbps 两种模式。
增强型 8051 可工作在 48、24、12MHz 频率下;每个指令周期为 4 个时钟,是标准 8051 速度的 3
倍。CBM9002A 系列内置高达 16K 字节的片上 SRAM 空间,可以用来存放用户 code 或 data。
CBM9002A 系列提供除 USB 接口以外的 USART、I2C、GPIO 等常用低速通信接口,用于和其他外设
进行通信。
CBM9002A 系列支持 Slave FIFO、PIF(可编程接口)等强大的数据传输功能;基于 CBM 提供的
CBM9002A 系列固件框架下,可达到 50MB/s 以上的数据传输能力,最大为 USB2.0 带宽。 产品应用
l 便携式视频设备
l 工业相机,或视频监控设备
l 数据采集系统
l ATA 接口,如 IDE 硬盘
l 存储器,读卡器
l 扫描仪
l 激光雕刻设备
l 便携式声卡或 MP3 播放设备
l VGA 视频采集传输设备等等
产品特点
内核:兼容工业标准的增强型 8051 内核
l 48MHz、24MHz、12MHz CPU 工作频率
l 每个指令周期为 4 个时钟
l 2 个 UART
l 3 个定时器/计数器
l 2 个数据指针
l 扩展中断系统
l 矢量式 USB 中断和 PIF/FIFO 中断
存储器
l 片上 16K 字节 code/data RAM
l 片上 0.5K 字节 data RAM
时钟、复位
l 3.3V 工作电压、5.0V 容限输入
l 上电复位(POR)、外部 RESET 输入
l 24MHz(±100ppm)晶体振荡器
低功耗
l 支持挂起模式,功耗最低不超过 1mA
l 任何模式下,ICC 不超过 85mA
USB
l 支持标准的 USB2.0 协议
l 已通过 USB IF 的 USB2.0 兼容性测试
l 集成 USB2.0 收发器、智能串行接口引擎
l 支持高速模式(480Mbps)、全速模式(12Mbps)
l 支持 EP0、EP1IN、EP1OUT、EP2、EP4、 EP6、
EP8 等 7 个端点
集成式 FIFO
l 16 位总线自动切换
l 主控或从器件工作模式
l 同步或异步操作
l 易于连接到 ASIC 或 DSP 等 IC
可编程接口(PIF)
l 可直接连接大多数并行外设接口
l 支持 4 个可编程波形描述符
l 支持多种就绪输入和控制输出信号
UART
l 支持 2 个 UART 接口
l 最高波特率支持 230.4KBaud
I2C
l 运行速率 400kHz 或 100kHz
l 仅支持 Master 模式
计数器/定时器
l 支持 3 个 16 位计数器/定时器
GPIO
l 最多 5 组共 40 个双向 IO(仅 100pin 支持)
固件启动
l 内部 RAM,固件通过 USB 下载
l 内部 RAM,固件通过 EEPROM 加载
封装
l SSOP56:18 x 7.6 x 2.8mm
l QFN56:8.0 x 8.0 x 1.0mm
CBM9002A-56ISG SSOP-56
CBM9002A-56SCG SSOP-56
CBM9002A-56IBG BGA-56
CBM9002A-56BCG BGA-56
CBM9002A-56ILG QFN-56
CBM9002A-56LCG QFN-56
CBM9002A-100TIG TQFP-100
CBM9002A-100TCG TQFP-100l VFBGA56:5.0 x 5.0 x 1.0mm
l LQFP100:14 x 20 x 1.4mm
工作温度
l 支持商业级工作温度范围(0~70℃)
l 支持工业级工作温度范围(-40~105℃)

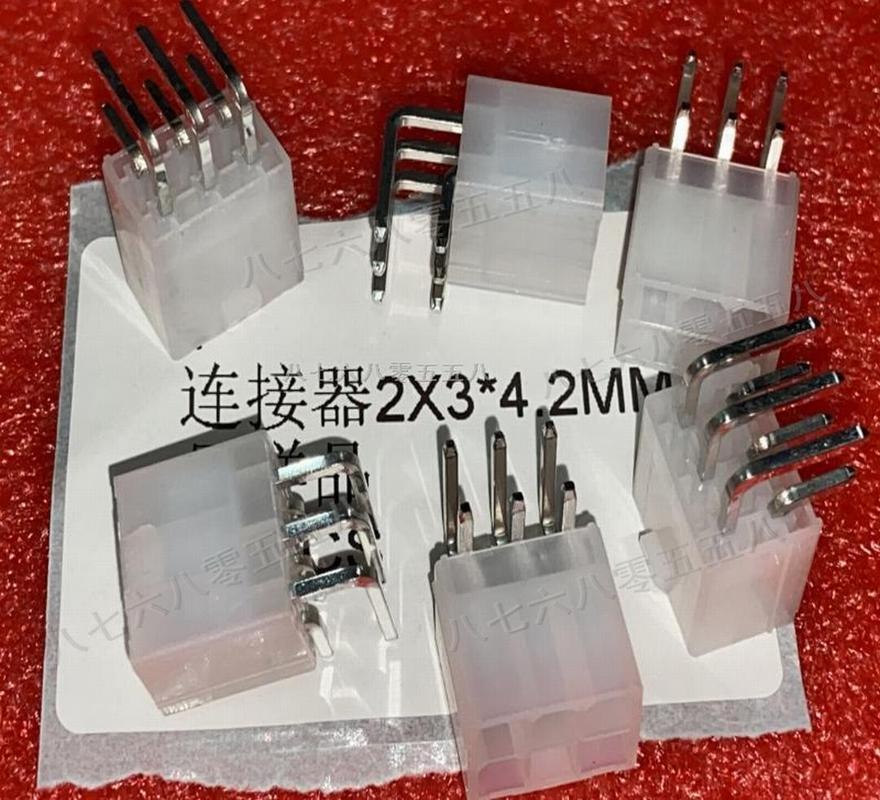

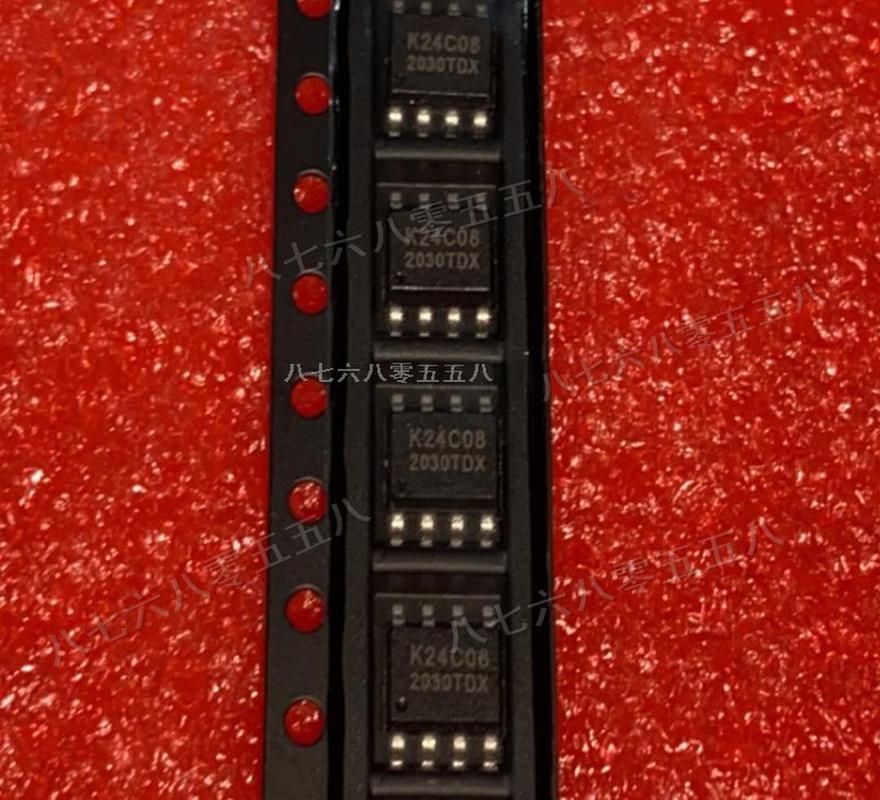

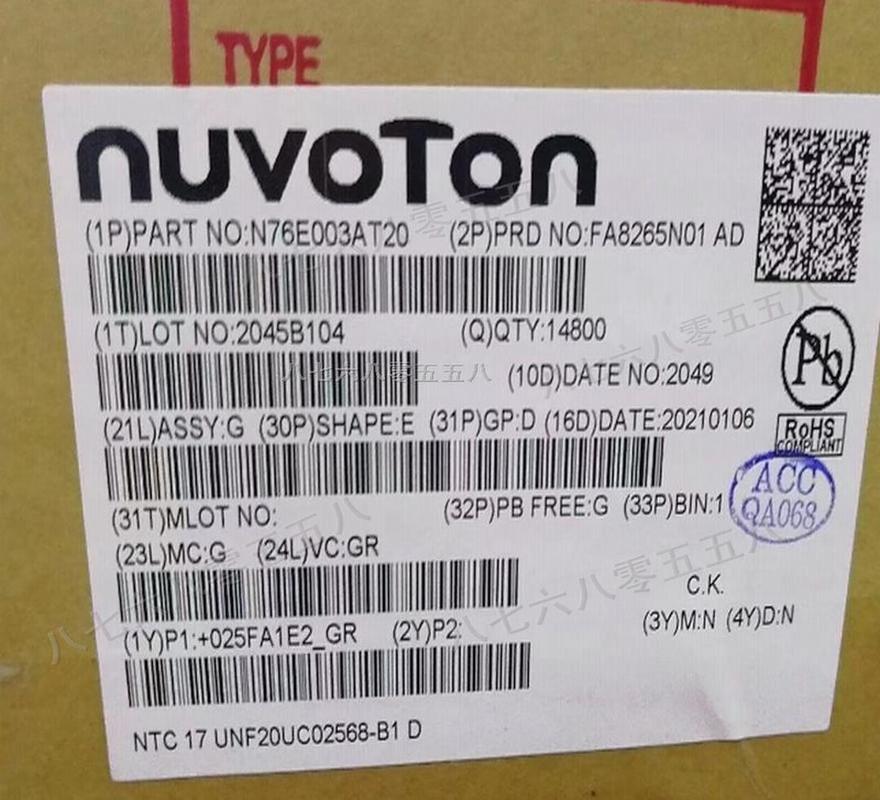

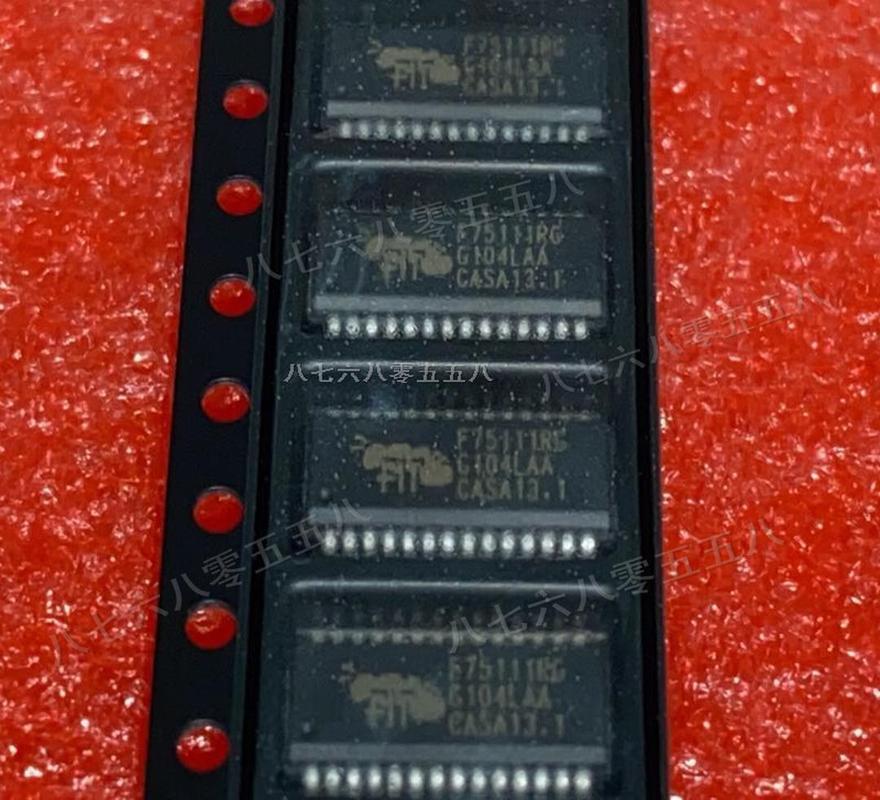

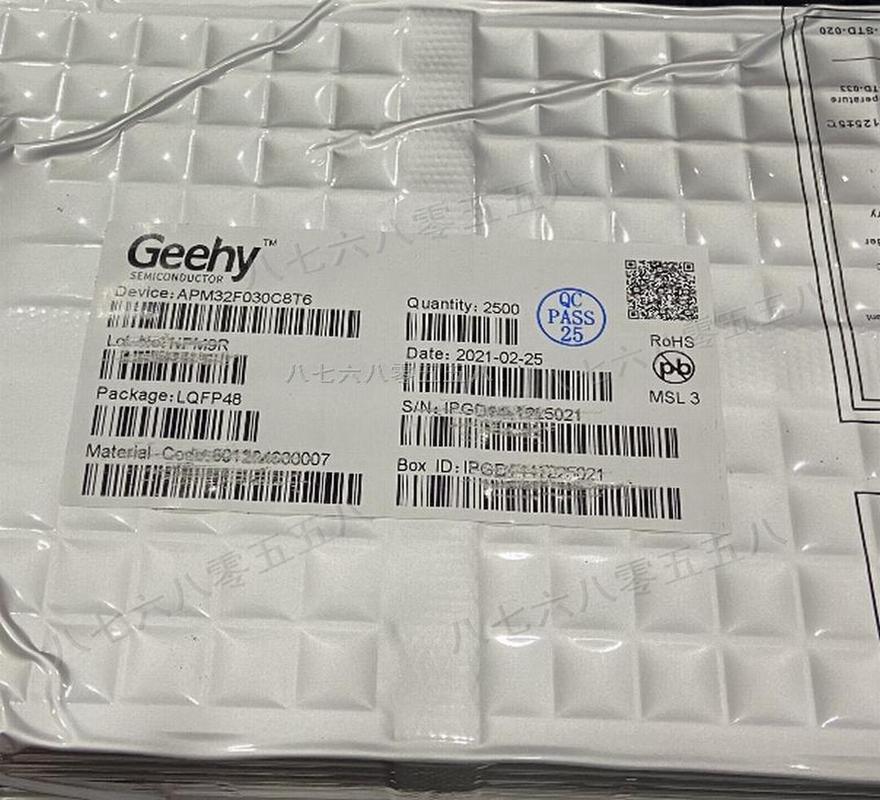

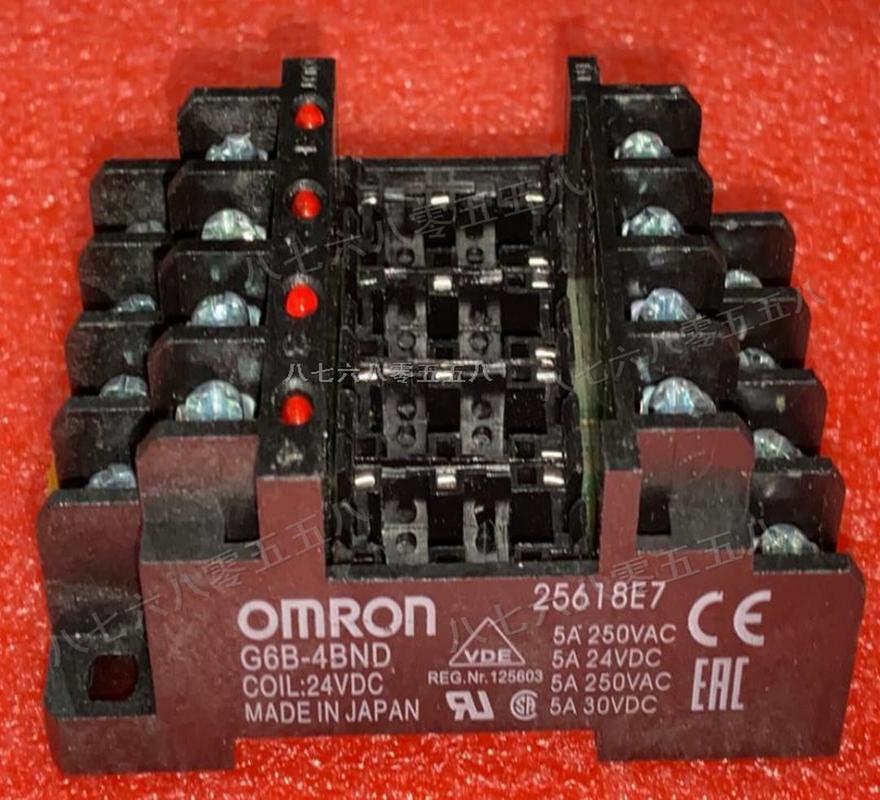

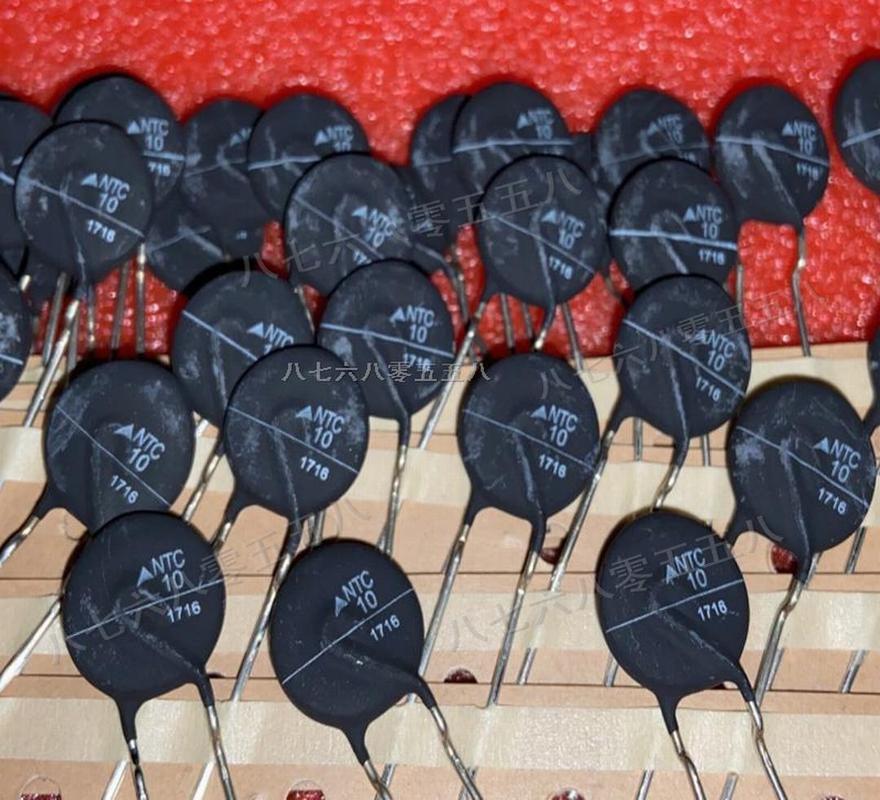

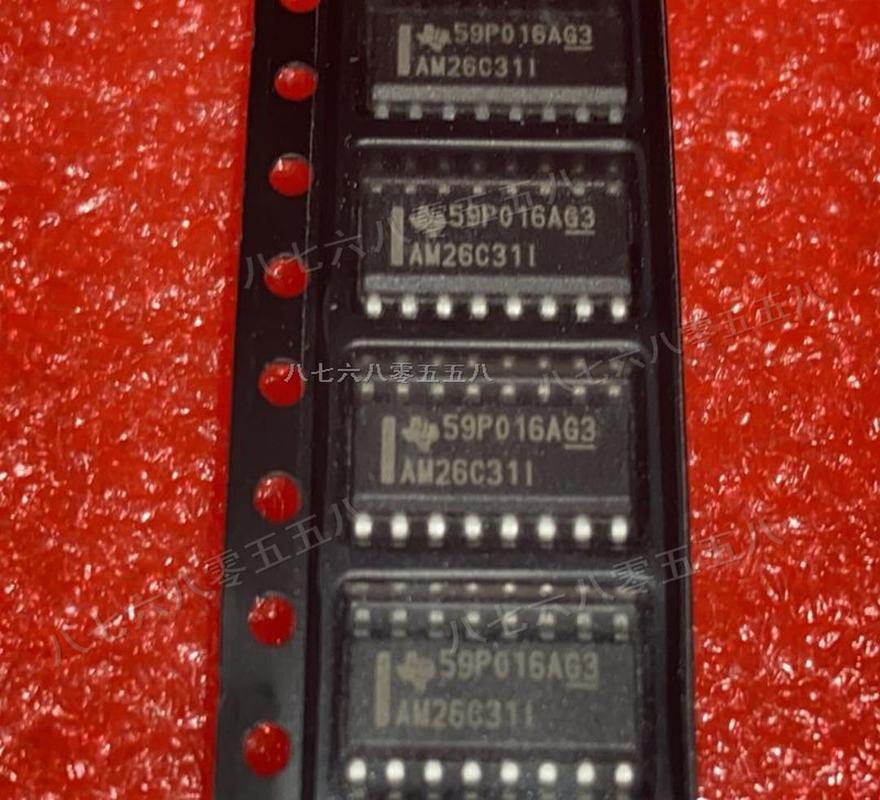

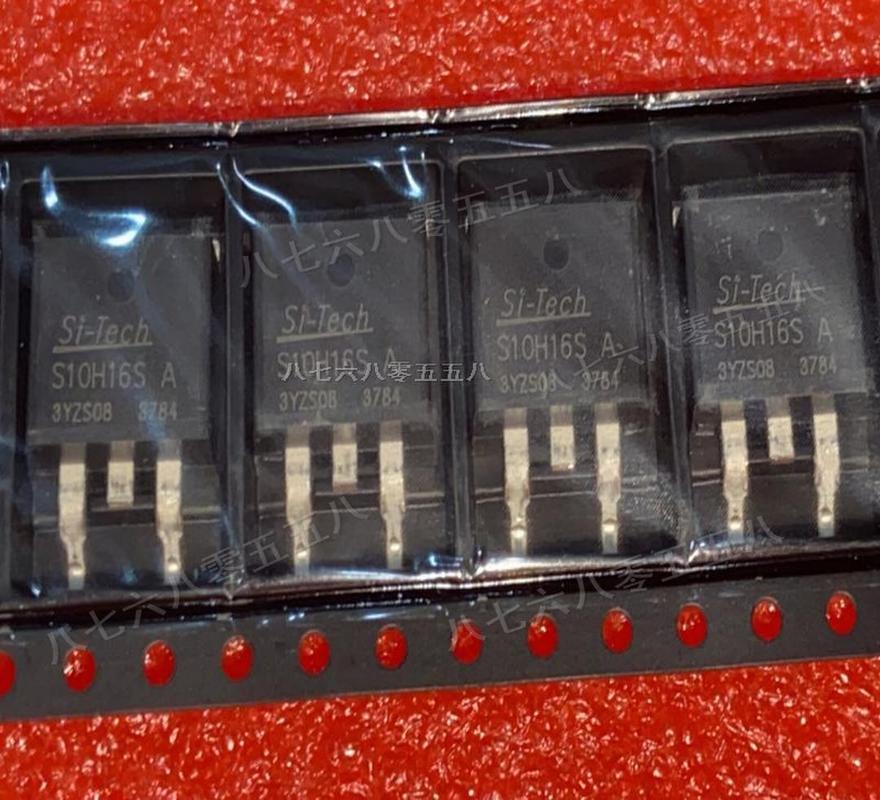

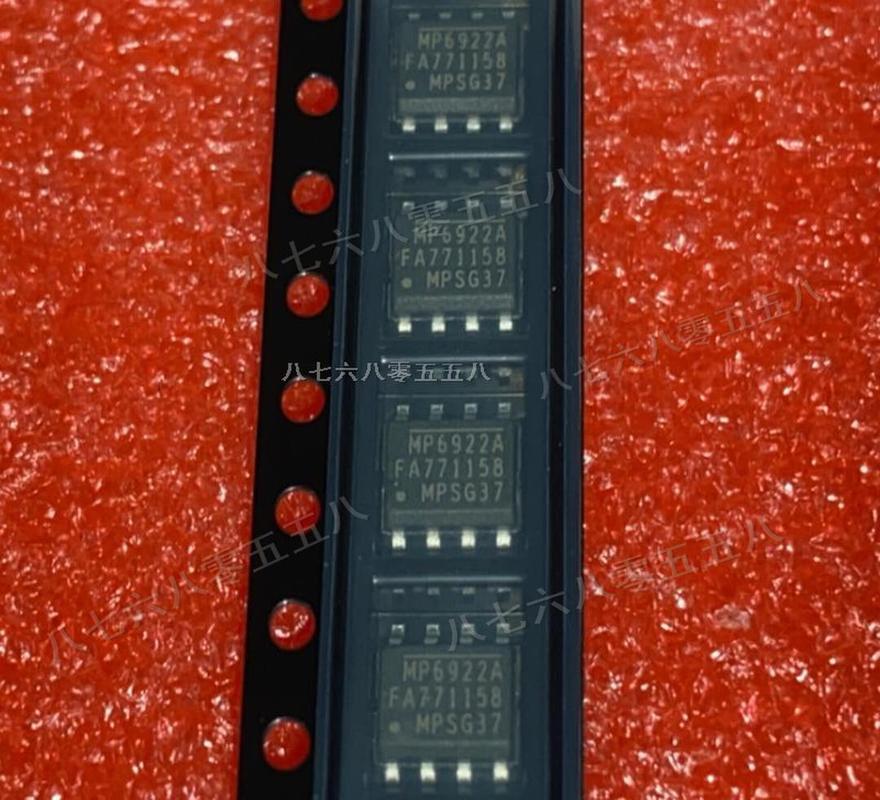

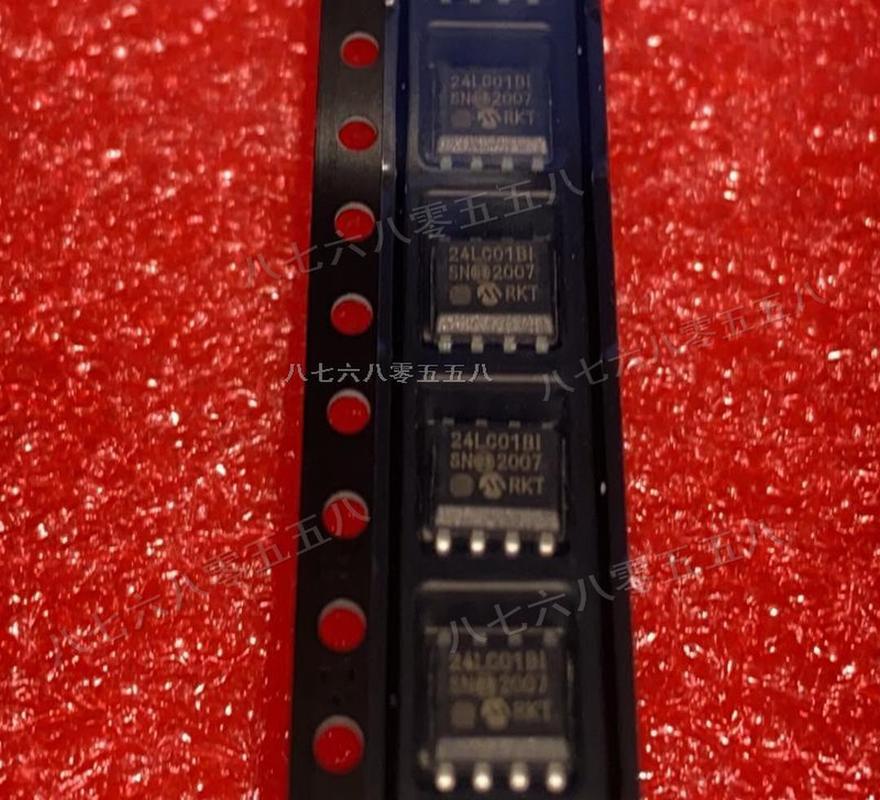

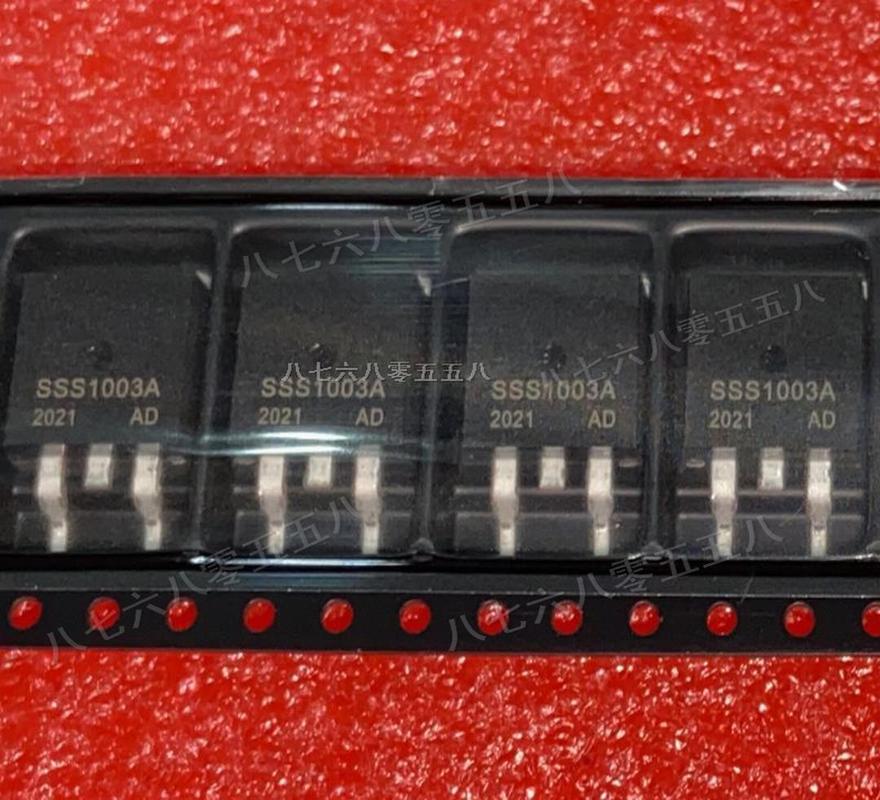

"F75111RG" "连接器2 3 4.2MM" "K24C08(HE24C08)" "NTC-10D" "APM32F030C8T6." "SSS1003A" "G6B-4BND" "S10H16S" "MP6922A" "24LC01" "N76E003AT20" "AM26C31CDR" "AM26C31IDR"
