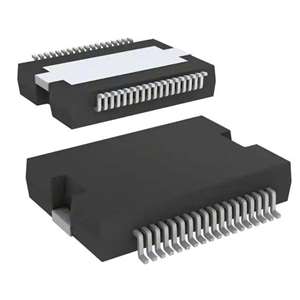

INFINEON原装正品 TLE7209-2R 电机驱动器芯片 栅极驱动IC

1概述

1.1特点

?工作电源电压5 V至28 V

?典型RDSon=150 m? 对于每个输出晶体管

（25°C时）

?连续直流负载电流5 A（TC<100°C）

?典型情况下的输出电流限制。6.6 A±1.1 A

?输出电流超过8A时短路关闭

?逻辑-输入TTL/CMOS兼容

?输出开关频率高达30 kHz

?上升和下降时间优化为0.5-2 kHz

?超温保护

?短路保护

?欠电压禁用功能

?通过SPI或状态标志进行诊断（可配置）

?启用和禁用输入

P-DSO-20-12电源包

功能说明

TLE 7209-2R是一款智能全H桥，专为控制直流和

安全关键应用和极端环境下的步进电机

条件

H型电桥可防止温度过高和短路，并具有欠压

所有电源电压“VS”（主直流电源）的电压锁定。所有故障

导致输出级变为三态。

该设备可通过DMS引脚进行配置。接地时，设备进行诊断

通过简单的错误标志提供信息。当提供VCC=5 V时，设备工作在

SPI模式。在此模式下，可以通过串行接口进行详细的故障诊断。
