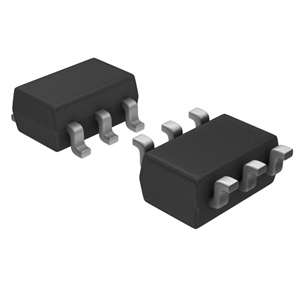

SN74LVC2G14DBVR
发布日期：2023-10-14
产品属性
类型 | 描述 | 全选 |
|---|---|---|
类别 | ||
制造商 | ||
系列 | ||
包装 | 卷带（TR） 剪切带（CT） Digi-Reel? 得捷定制卷带 | |
产品状态 | 在售 | |
逻辑类型 | ||
电路数 | 2 | |
输入数 | 2 | |
特性 | 施密特触发器 | |
电压 - 供电 | 1.65V ~ 5.5V | |
电流 - 静态（最大值） | 10 μA | |
电流 - 输出高、低 | 32mA，32mA | |
逻辑电平 - 低 | 0.3V ~ 1.4V | |
逻辑电平 - 高 | 1.4V ~ 3.7V | |
不同 V、最大 CL 时最大传播延迟 | 4.7ns @ 5V，50pF | |
工作温度 | -40°C ~ 125°C（TA） | |
安装类型 | 表面贴装型 | |
供应商器件封装 | SOT-23-6 | |
封装/外壳 | SOT-23-6 | |
基本产品编号 |
SN74LVC2G14DBVR是一款双稳态无门延迟器芯片，具有以下特点：
双稳态延时：SN74LVC2G14DBVR具有双稳态延时特性，可以延迟输入信号的变化。当输入信号的电压超过器件的阈值电压时，在双稳态环境下，输出信号将保持在相反的状态，直到输入信号的电压足够低才会切换。
低电平供电：该芯片采用低电平供电，通常为1.65V至5.5V，适用于低电平系统和设备。
低功耗：SN74LVC2G14DBVR具有低功耗特性，可以在较低的电源电压下工作，减少能量消耗。
宽电压范围：该芯片具有较宽的电压输入范围，使其能够适应不同的应用场景。
二路独立通道：SN74LVC2G14DBVR具有两个独立的通道，每个通道都可以实现独立的双稳态延迟，提供更大的灵活性和可配置性。
采用无铅封装：SN74LVC2G14DBVR采用无铅封装，符合环保要求。
SN74LVC2G14DBVR在各种应用中具有广泛的应用范围，包括：
时钟延迟：用于延迟时钟信号的变化，实现时间微调和同步。
噪音滤波：用于滤除输入信号中的瞬态噪音，提高系统的可靠性和稳定性。
触发器应用：在触发器电路中使用，延迟触发器的输出反馈。
需要注意的是，使用SN74LVC2G14DBVR前应仔细阅读其数据手册以了解详细的特性和应用注意事项，并确保在设计和使用时符合其规格和参数限制。
