MCU单片机 ATMEGA128-16AU 控制器IC 闪存 64-TQFP

功能

?高性能、低功耗Atmel?AVR?8位微控制器

?高级RISC体系结构

–133条功能强大的指令–大多数单时钟周期执行

–32 x 8通用工作寄存器+外围控制寄存器

–全静态运行

–16MHz时的吞吐量高达16MIPS

–片上2周期乘法器

?高耐久性非易失性内存段

–128K字节的系统内自编程闪存

–4K字节EEPROM

–4K字节内部SRAM

–写入/擦除周期：10000闪存/100000 EEPROM

–数据保留期：85°C下20年/25°C下100年（1）

–具有独立锁定位的可选引导代码段

基于片上引导程序的系统内编程

写时真读操作

–高达64KB的可选外部内存空间

–软件安全编程锁

-用于系统内编程的SPI接口

?QTouch?库支持

–电容式触摸按钮、滑块和滚轮

–QTouch和QMatrix采集

–多达64个感应通道

?JTAG（符合IEEE标准1149.1）接口

-边界扫描能力符合JTAG标准

–广泛的片上调试支持

–通过JTAG接口对闪存、EEPROM、保险丝和锁位进行编程

?外围功能

–两个带独立预分频器和比较模式的8位定时器/计数器

–两个扩展的16位定时器/计数器，带独立的预分频器、比较模式和捕获

模式

–带独立振荡器的实时计数器

–两个8位PWM通道

–6个PWM通道，可编程分辨率从2位到16位

–输出比较调制器

–8通道、10位ADC

8个单端通道

7差分通道

2个可编程增益为1x、10x或200x的差分信道

–面向字节的双线串行接口

–双可编程串行USART

–主/从SPI串行接口

–带片上振荡器的可编程看门狗定时器

-片上模拟比较器

?特殊的微控制器功能

–通电复位和可编程烧坏检测

–内部校准RC振荡器

–外部和内部中断源

–六种睡眠模式：空闲、ADC降噪、省电、断电、待机和

延长待机时间

–软件可选时钟频率

–保险丝选择的ATmega103兼容模式

–全局上拉禁用

?I/O和软件包

–53条可编程I/O线

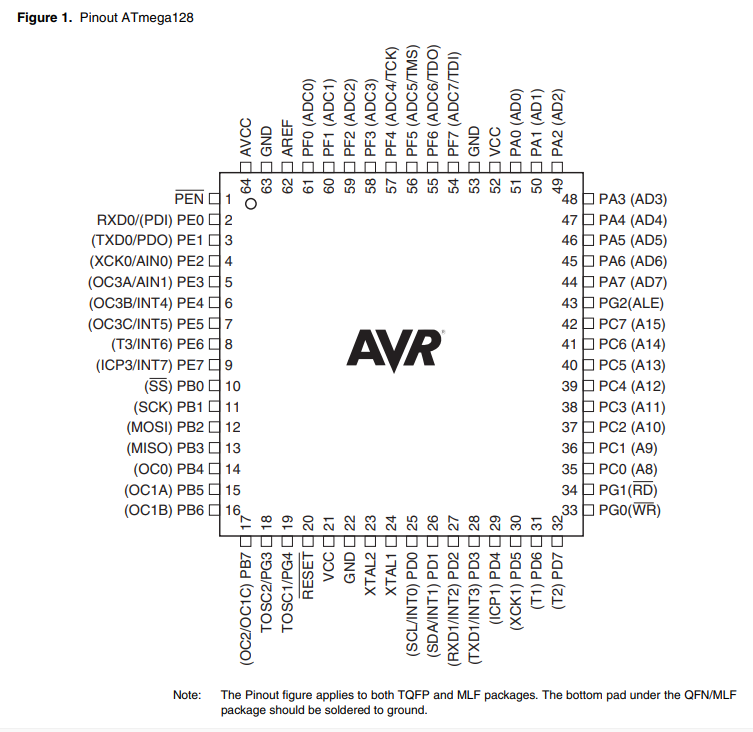

–64引线TQFP和64焊盘QFN/MLF

?工作电压

–2.7-5.5V ATmega128L

–4.5-5.5V ATmega128

?速度等级

–0-8MHz ATmega128L

–0-16MHz ATmega128
